Высоковольтное устройство для электроосмотической сушки и влагозащиты изоляции трансформаторов и другого электрооборудования ВУЭОС-6-10 кВ
Предназначено
для нетеплового обезвоживания твердой изоляции активной части маслонаполненных силовых трансформаторов 6-10/0.4 кВ в процессе эксплуатации и ремонта
Применяется для сушки твердой изоляции трансформаторов с классом напряжения 35 кВ, 110 кВ и выше. При этом продолжительность сушки будет больше. Устройство может сушить изоляцию сухих трансформаторов, токоограничивающих реакторов, вводов, а также измерительных трансформаторов тока и напряжения.
Может быть использовано для предотвращения увлажнения изоляции активной части трансформатора в процессе ремонта, отключения, простоя.
Использование исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс трансформаторов, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство

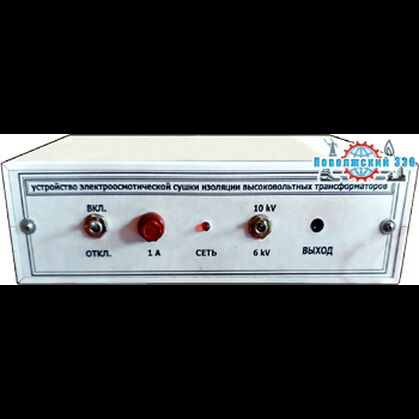

ВУЭОС-6-10 кВ представляет собой прибор, имеющий металлический корпус, в котором размещена печатная плата с элементами электрической схемы.
На лицевую панель выведены органы управления и контроля:
● тумблер включения и отключения устройства "ВКЛ", "ОТКЛ";
● гнездо предохранителя "3А";
● сигнальная лампа "СЕТЬ";
● сигнальная лампа "ВЫХОД".
На задней стенке ВУЭОС-6-10 кВ предусмотрены выводы следующих проводов и клемм:
● черный провод с вилкой для подключения в сеть 220 В;
● черный провод с контактным зажимом типа "крокодил" для подключения к объекту сушки;
● белый провод с контактным зажимом типа "крокодил" с красными метками для подключения к объекту сушки;
● клемма для заземления.
Вывод сетевого провода ВУЭОС-6-10 кВ предусмотрен через заднюю стенку корпуса.
Принцип работы
Электрическая схема устройства представляет собой совокупность элементов, позволяющих генерировать импульсы напряжения специальной формы, при воздействии которого на систему изоляции трансформатора возникает эффект электроосмотического переноса жидкости в капиллярах под действием электрического поля.
| Напряжение питающей сети однофазного переменного тока частотой 50 Гц, В | 220 ± 22 |
| Время установки рабочего режима, мин, не более | 1 |
| Длительность непрерывной работы | не ограничена |
| Потребляемая мощность, Вт, не более | 40 |
| Выходное напряжение, кВ, не более | 10 |
| Класс напряжения обслуживаемых трансформаторов, кВ | 6 - 10 и выше |
| Диапазон мощностей обслуживаемых трансформаторов | неограничен |
| Место подключения | обмотки и корпус трансформатора |
| Габаритные размеры, мм, не более | 220 × 120 × 60 |
| Масса, кг, не более | 1,5 |
Условия эксплуатации
● относительная влажность воздуха 100% (без конденсации влаги);
● температура воздуха -40°С +40°С
Гарантийные обязательства
Изготовитель устанавливает гарантийный срок эксплуатации 24 месяца со дня его продажи.
