Вентильный преобразователь ВП-300
Предназначен
для разрушения спая в месте замыкания фазного проводника высоковольтного кабеля на оболочку.

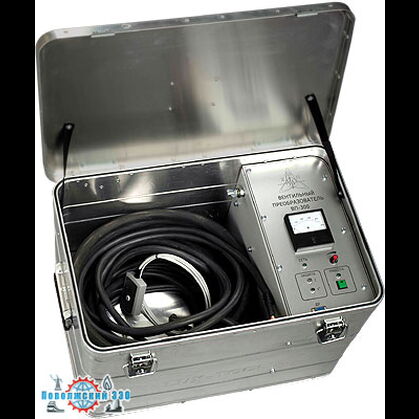

Прибор выполнен в алюминиевом корпусе-контейнере, оснащенном ручками для переноски и откидной крышкой. Корпус имеет отсек для укладки кабелей и отсек блока управления. Защитное заземление подключается с помощью болта заземления. Для принудительного охлаждения силовых тиристоров используется вентилятор.
Питание ВП-300 осуществляется от трехфазной сети переменного тока. Для подключения сетевого напряжения используется четырехпроводный кабель питания; проводник нейтрали обязательно должен быть подключен к источнику сетевого напряжения, так как для питания блока управления используется однофазное напряжение 220 В.
Настройка выходного тока производится вращением ручки регулятора тока. Предусмотрена защита от превышения значения выходного тока более 320 А и перегрева блока силовых тиристоров более 85 °С.
Для удобства эксплуатации предусмотрена возможность управления включением выходного тока с помощью пульта дистанционного управления.
| Напряжение питающей сети трефазного переменного тока (4-х проводная схема подключения), В | 380 ± 10 |
| Частота питающей сети, Гц | 50 ± 1 |
| Режим работы | Кратковременный |
| Максимальный выходной ток, А | 300 |
| Ток срабатывания защиты, А | 320 ± 10 |
| Потребляемая мощность, кВт, не более | 115 |
| Средний срок службы изделия, лет | 10 |
| Габаритные размеры, мм, не более | 595 × 390 × 380 |
| Масса, кг, не более | 35 |
| Аппарат ВП-300 | 1 |
| Проводник подключения оболочки кабеля (длина 20 м, сечение 35 мм²) | 1 |
| Пульт дистанционного управления | 1 |
Гарантийные обязательства
Изготовитель гарантирует соответствие аппарата ВП-300 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
Гарантийный срок эксплуатации аппарата ВП-300 - 12 месяцев со дня отгрузки потребителю.
