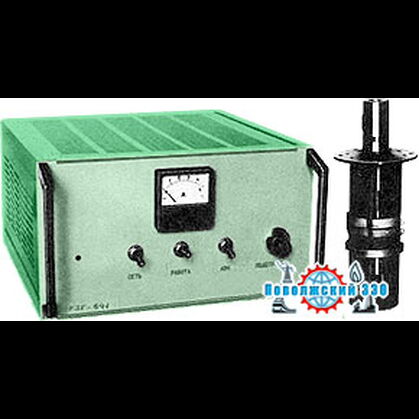

Ультразвуковой генератор УЗГ-641 с пьезоэлектрическим преобразователем
|
Предназначен для использования в качестве источника питания ультразвука в ультразвуковых станках для обработки твердых, хрупких материалов (стекла, керамики, ферритов, кварца, алмазов и др.), в сверлильно-резьбонарезных станках для повышения производительности при обработке труднообрабатываемых конструкционных сталей и сплавов, а также в другом технологическом оборудовании и техпроцессах с применением ультразвука: очистка деталей и изделий в жидких средах, быстрая и качественная спайка пластмассовых деталей, улучшение процессов сварки, пайки и лужения металлов, снятие остаточного внутреннего напряжения в точных ответственных деталях и изделиях. |
Ультразвуковой преобразователь стержневого типа выполнен на основе пьезокерамических колец из пьезоматериала ЦТС-24. Рабочая частотопонижающая накладка выполнена из стали и имеет фланец для крепления преобразователя. Преобразователь имеет датчик сигнала обратной связи для автоматической подстройки генератора на резонансную частоту.
| Рабочая частота генератора, кГц | 22 ± 0,5 |
| Максимальная амплитуда выходного напряжения, В | 800 |
| Напряжение питания от сети переменного тока 50 Гц, В | 220 |
| Выходная мощность, Вт | 750 × Пмод. |
| Габаритные размеры генератора, мм | 80 × 200 × 300 |
| Масса генератора, кг (не более) | 3,5 |
