Устройство электроосмотической влагозащиты изоляции обмоток низковольтных электродвигателей 0.4 кВ с предотвращением их включения при резком снижении сопротивления изоляции УВНЭД-1М

Особенности

Принцип действия основан на явлении электроосмотического переноса жидкости в капиллярных системах под действием электрического поля.

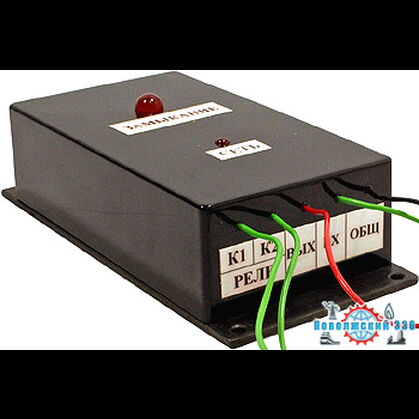

Конструкция состоит из прямоугольного корпуса, в основании которого имеются отверстия для крепления устройства на месте установки. Внутри корпуса размещаются элементы электрической схемы, залитые компаундом.

Функционально устройство состоит из двух блоков: первого блока электроосмотического предотвращения увлажнения и второго блока автоматического контроля сопротивления изоляции. Когда ЭД не работает, первый блок создает электрическое поле в изоляции между корпусом ЭД и обмоткой статора, препятствуя проникновению влаги в обмотку. Одновременно с этим второй блок проводит анализ тока утечки через изоляцию от обмотки к корпусу и сравнивает его с определенным, заранее заданным максимальным допустимым значением. Если ток утечки оказывается больше этого значения, то загорается контрольная лампа "ЗАМЫКАНИЕ" и включение ЭД в работу становится невозможным.
