Устройство электроосмотической влагозащиты изоляции обмоток низковольтных электродвигателей и генераторов 0.4 кВ УВНЭД-1
Предназначено
для нетеплового предотвращения увлажнения изоляции обмоток низковольтных электродвигателей (ЭД) и генераторов, эксплуатируемых в условиях повышенной влажности воздуха в сети 0.4 кВ с глухозаземленной нейтралью
Особенности
Принцип действия основан на явлении электроосмотического переноса жидкости в капиллярных системах под действием электрического поля.

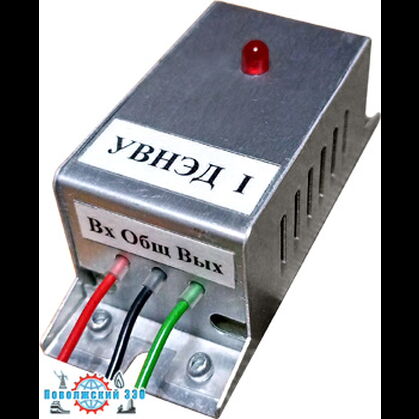

Основой конструкции является корпус, который залит специальным влагостойким компаундом, что позволяет УВНЭД-1 в критических ситуациях находится в воде. Внутри корпуса размещаются элементы электрической схемы. В корпусе имеются отверстия для крепления УВНЭД-1 в щите управления ЭД и генераторами. Для подключения УВНЭД-1 к сети и к ЭД или генератору из корпуса выходят три провода: ВХ, ОБЩ, ВЫХ. На корпусе УВНЭД-1 имеется индикатор, который позволяет эксплуатационному персоналу следить за включением УВНЭД-1 в сеть.
На выходе УВНЭД-1 формируются импульсы напряжения специальной формы.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 7 |
| Включение в работу | автоматическое |
| Длительность непрерывной работы | неограничена |
| Мощность ЭД и генераторов, подвергаемых влагозащите | неограничена |
| Класс напряжения обслуживаемых ЭД и генераторов | 0.4 кВ |
| Место подключения | щит управления ЭД и генераторами |
| Время установления рабочего режима, мин, не более | 1 |
| Габаритные размеры, мм, не более | 70 × 45 × 20 |
| Масса, кг, не более | 0.1 |
Условия эксплуатации
● относительная влажность воздуха 100%;
● температура воздуха -40°С +40°С
