Установка для обработки трансформаторного масла УВМ-6
Предназначена
для термовакуумной обработки трансформаторного, кабельного. турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей.
Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин.
Установка может использоваться для доливки высоковольтных вводов, заправки баков для устройства доливки высоковольтных вводов.
Изготавливается по ТУ У 34.04624312.012-96 и имеет Сертификат соответствия в системе УкрСЕПРО.
| Производительность в режиме дегазации, м³/ч | до 1 |
| Параметры обработанного масла:* | |
| объемное газосодержание, %, не более | 0,01 |
| массовое влагосодержание, г/т, не более | 10 |
| тонкость фильтрации, мкм, не более | 5...20 |
| Мощность нагревателя, кВт | 30 |
| Максимальная потребляемая мощность, кВт | 39,5 |
| Напряжение питания трехфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более | |
| длина | 1350 |
| высота | 1450 |
| ширина | 1800 |
| Масса, кг, не более | 1100 |
*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объемном газосодержании не более 10,5%; массовом влагосодержании не более 100 г/т. При более низких показателях исходного масла обработку следует вести при пониженной производительности.
Особенности конструкции

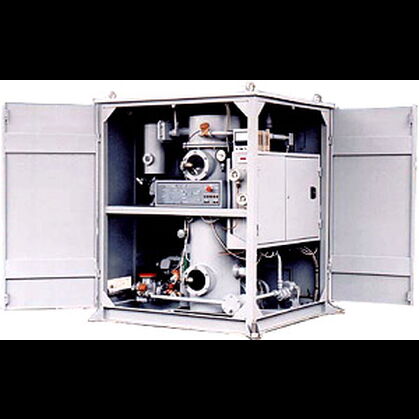

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование. Оригинальная конструкция безинерционного нагревателя исключает перегрев и возможность термического разложения масла. Предусмотрена возможность обработки масла по замкнутому циклу. Автоматически поддерживается заданная температура масла. Заливка ввода производится без дополнительных устройств. Установка оснащена рукавами высокого давления с обратным клапаном, отсекающим вентилем и манометром, контролирующим давление во вводе. Для экспресс-анализа остаточного газосодержания масла установка оборудована адсорбциометром. При аварийном отключении питания защита установки сохраняет вакуум как в самой установке, так и в объекте, к которому подключена установка.
Трехступенчатая система фильтров позволяет обработать не менее 400 тонн свежего масла с завода изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.
Насосная группа состоит из двух вакуумных насосов и двух центробежных герметичных насосов повышенной надежности с магнитным приводом (два последних разработаны и выпускаются нашей организацией), что обеспечивает полную герметичность при работе установки.
Установка может монтироваться на одно(двух)-осном полуприцепе или транспортной тележке.
