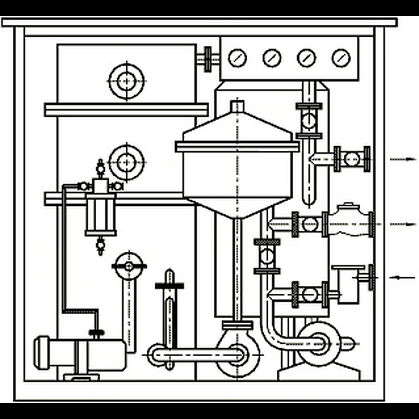

Установка для обработки трансформаторного масла (турбинного, индустриального) УВМ-4
Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 34.04624312.012-96 и имеет Сертификат соответствия в системе УкрСЕПРО.
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 1 человек
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Производительность, м³/ч, не менее: | |
| в режиме обезгаживания,сушки и фильтрации | 2 - 6 |
| в режиме нагрева и фильтрации | 6 |
| в режиме азотирования | 4,5 |
| Параметры обработанного масла:* | |
| объёмное газосодержание, %, не более | 0,1 |
| массовое влагосодержание, г/т, не более | 10 |
| тонкость фильтрации, мкм | 5 - 20 |
| Максимальная температура масла на выходе в режиме нагрева, °С | 85 |
| Давление на выходе, кг/см², не менее | 1,2 |
| Мощность маслонагревателя, кВт | 130 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 155 |
| Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более | |
| длина | 3450 |
| высота | 2150 |
| ширина | 2250 |
| Масса, кг, не более | 4000 |
*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 100 г/т. При более низких показателях исходного масла обработку следует вести при пониженной производительности.
Особенности конструкции
Установка выполнена в виде металлического утеплённого вагона для холодного климата, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция безинерционного нагревателя исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.
Трёхступенчатая система фильтров позволяет обработать не менее 1000 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.
Насосная группа состоит из трёх вакуумных насосов и двух центробежных герметичных насосов повышенной надёжности, что обеспечивает полную герметичность при работе установки.
