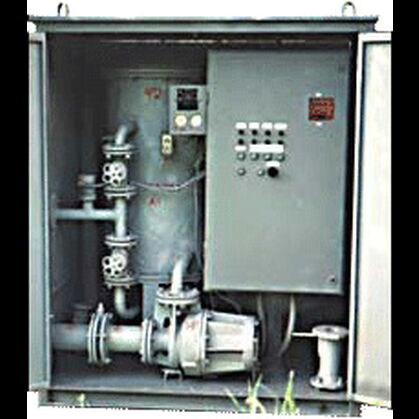

Установка для дегазации трансформаторного масла (турбинного, индустриального) УВМ-3
предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью дегазации, удаления воды и механических примесей. Используется при монтаже высоковольтных трансформаторов, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливается по ТУ У 34.04624312.012-96 и имеет Сертификат соответствия в системе УкрСЕПРО.
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 1 человек
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Производительность, м³/ч, не менее: | |
| в режиме обезгаживания,сушки и фильтрации | 6,0 |
| в режиме нагрева и фильтрации | 15,0 |
| в режиме азотирования | 4,5 |
| Параметры обработанного масла:* | |
| объёмное газосодержание, %, не более | 0,1 |
| массовое влагосодержание, г/т, не более | 5 |
| тонкость фильтрации, мкм | 5 |
| Максимальная температура масла на выходе в режиме нагрева, °С | 85 |
| Давление на выходе, кг/см², не менее | 1,2 |
| Высота подъёма масла относительно выходного патрубка, м | 12 |
| Мощность маслонагревателя, кВт | 160 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 193,5 |
| Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более | |
| длина | 2640 |
| высота | 2270 |
| ширина | 2125 |
| Масса, кг, не более | 2900 |
