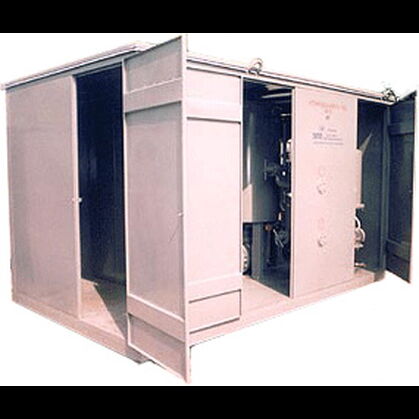

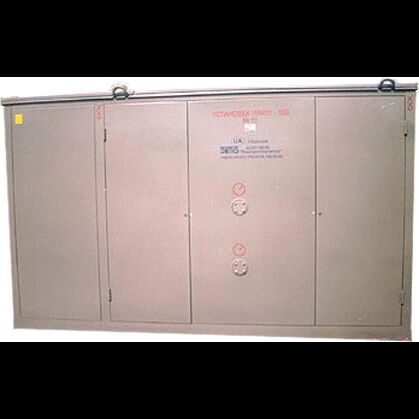

Установка для обработки трансформаторного масла (турбинного, индустриального) УВМ-10-10В
Предназначена для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов
Изготавливается по ТУ У 29.2-04624312-026-2001 и имеет Сертификат соответствия в системе УкрСЕПРО.
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 1 человек
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Производительность, м³/ч, номинальная: | |
| в режиме обезгаживания,сушки и фильтрации | 10 |
| в режиме нагрева и фильтрации | 15 |
| в режиме азотирования | 4,5 |
| Диапазон регулирования производительности, м³/ч | 0 - 12 |
| Параметры обработанного масла:* | |
| объёмное газосодержание, %, не более | 0,1 |
| массовое влагосодержание, г/т, не более | 10 |
| тонкость фильтрации, мкм | 5 - 20 |
| Высота подъёма масла относительно выходного патрубка, м | 12 |
| Мощность маслонагревателя, кВт | 170 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 205 |
| Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более | |
| длина | 3500 |
| высота | 2270 |
| ширина | 2130 |
| Масса, кг, не более | 3500 |
*Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 100 г/т.
Особенности конструкции

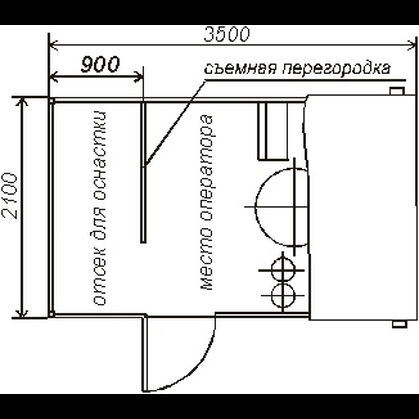

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция безинерционного нагревателя с пропиткой активной части электроизоляционным лаком и последующей термообработкой обеспечивает хорошую влагостойкость и высокие изоляционные характеристики межвитковой изоляции и исключает перегрев и термическое разложение масла. Секционирование нагревателя позволяет включать его на необходимый режим мощности: 40, 80, 120, 170 кВт.
Трехступенчатая система фильтров обеспечивает обработку не менее 1000 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защиты автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал.
Оригинальная конструкция вакуумной камеры с применением новой высокоэффективной насадки обеспечивает производительность установки до 12 м³/ч. При помощи регулирующих вентилей и счетчика, которым может комплектоваться установка по желанию заказчика, плавно устанавливается необходимая производительность от 0 до 12 м³/ч. В вакуумной камере установлено регулирующее устройство, позволяющее автоматически поддерживать установленную мощность.
В вакуумной системе предусмотрен патрубок, который позволяет подключать ее для вакуумирования трансформаторов и других аппаратов.
Небольшие габариты и масса установки дают возможность размещать ее в железнодорожном контейнере и транспортировать автотранспортом без ограничений.
В установке также значительно снижена вибрация, что соответствует требованиям ТБ.
Установка может выпускаться на колесном ходу со скоростью движения до 70 км/ч.
Установка УВМ-10-10В в комплекте с установками Иней и Суховей позволяет выполнять все процессы обработки трансформаторного масла и твердой изоляции силовых трансформаторов.
