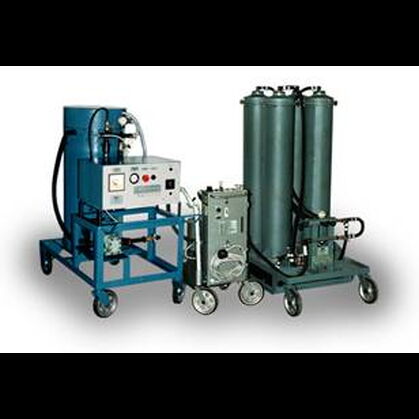

Установки восстановления трансформаторных масел УВМ-01, УВМ-02

Модели

УВМ-01

- включает в себя блок центробежной очистки и блок адсорберов.

УВМ-02

- включает в себя блок подогрева масла, блок центробежной очистки и блок адсорберов.

Некондиционное масло поступает в блок подогрева (УВМ-02), где проходит через фильтр грубой очистки и насосом подается в нагреватель для нагрева масла до заданной температуры.

Из блока подогрева (а при отсутствии нагревателя - УВМ-01 - непосредственно из бака) масло поступает в блок центробежной очистки для удаления механических примесей и нерастворенной воды. При большой начальной загрязненности масло затем вновь поступает в исходную емкость для многократной циркуляции через блок центробежной очистки.

Прошедшее центробежную очистку масло подается в блок адсорберов, содержащий патроны с цеолитом и силикагелем. При необходимости удаления только растворенной воды масло после цеолита поступает либо в чистую емкость, либо в исходную для циркуляционной очистки. Для снижения кислотности масло дополнительно проходит через патроны с силикагелем.

Сочетание центробежного и адсорбционного способов очистки обеспечило высокую эффективность установок УВМ, гибкость применения и увеличение ресурса адсорбентов в десятки раз, что практически исключает при эксплуатации необходимость регенерации адсорбентов.

БЛОК ПОДОГРЕВА

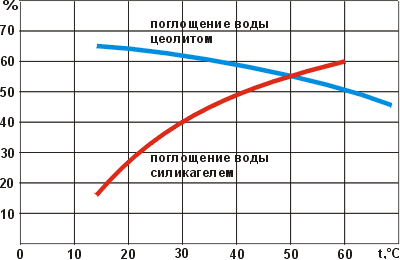

Эффективность цеолита с увеличением температуры снижается, а силикагеля, напротив, возрастает. Температура 50°С является оптимальной для линий ЛТМ при работе с адсорбентами обоих типов. Для ее обеспечения, а также для работы в осенне-зимний период установка УВМ-02 комплектуется блоком подогрева модели БПМ.

Нагрев масла в блоке осуществляется за один проход через секции бака, снабженные электронагревателями. Предусмотрена регулировка производительности и интенсивности нагрева для заданных значений температуры масла на входе и выходе блока.

Блок может использоваться как самостоятельный агрегат для подогрева и перекачки минеральных масел в складских и цеховых условиях

БЛОК ЦЕНТРОБЕЖНОЙ ОЧИСТКИ

Таким блоком в линиях ЛТМ служит одна из моделей стендов СОГ, которые широко применяются в различных отраслях промышленности. Очищая масла от механических примесей как 5-микронный авиационный фильтр, СОГ значительно превосходит его по грязеемкости и, кроме того, способен удалять нерастворенную воду.

Благодаря стенду СОГ установки УВМ могут применяться даже для очистки сильно загрязненных водой и мехпримесями масел, а ресурс адсорбентов увеличивается в десятки раз.

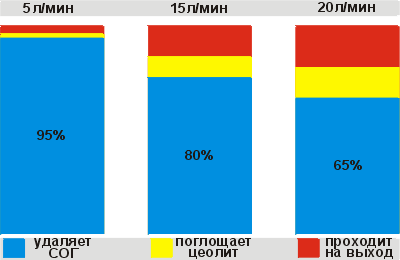

Эффективность обезвоживания зависит от производительности линии. При паспортной производительности (15л/мин) за один проход СОГ удаляет из масла до 80% суммарной (растворенной и эмульсионной) воды, а около половины оставшейся воды поглощает цеолит.

При большой начальной загрязненности масла проводят предварительную циркуляционную очистку стендом СОГ, удаляя до 98% суммарной воды, и лишь затем подают масло в блок адсорберов. В этом случае на выходе линии содержание воды не превышает 10-20 г/т.

При типичной начальной обводненности 100 г/т, ресурса адсорбентов установок УВМ достаточно для обработки свыше 200 т трансформаторного масла.

В установках УВМ стенд СОГ выполняет также функцию насоса, обеспечивая прохождение масла через адсорберы.

БЛОК АДСОРБЕРОВ

Блок содержит один патрон с цеолитом, очищающим масло от растворенной воды, и три патрона с силикагелем, очищающим масло от продуктов окисления. Кроме кислот, этот адсорбент способен поглощать также и растворенную воду, поэтому предочистка масла цеолитом способствует более длительной работе силикагеля.

Наиболее эффективной и быстрой является очистка за один проход, когда масло после УВМ подается в чистую емкость. При этом пробивное напряжение (U) масла на выходе УВМ возрастает в 2,5-3 раза, в зависимости от производительности линии (Q).

При невозможности очистки за один проход применяют циркуляционный метод, когда масло после УВМ возвращается в исходную емкость. В этом случае величина пробивного напряжения (U) масла в емкости зависит от кратности прохода (n) всего объема
