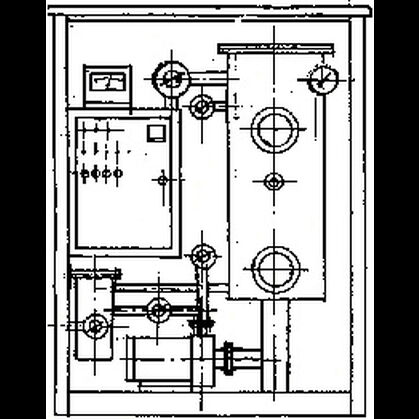

Мини-установки для обработки трансформаторного масла УВМ-0,4; УВМ-0,4К; УВМ-0,8; УВМ-0,8К
Предназначены для термовакуумной обработки трансформаторного, кабельного, турбинного, индустриального и других масел с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.) и турбин. Установка может использоваться для нагрева оборудования горячим маслом, азотирования трансформаторного масла и доливки высоковольтных вводов.
Изготавливаются по ТУ У 29.2-04624312-026-2001 и имеют Сертификат по системе УкрСЕПРО
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 1 человек
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Наименование | УВМ-0,4 | УВМ-0,7 |
|---|---|---|
| Производительность, м³/ч, номинальная | ||
| в режиме обезгаживания, сушки и фильтрации | 0,4 | 0,8 |
| в режиме нагрева и фильтрации | 1,0 | 2,0 |
| Диапазон регулирования производительности, м³/ч | 0 - 1 | 0 - 2 |
| *Параметры обработанного масла | ||
| объёмное газосодержание, %, не более | 0,1 | 0,1 |
| массовое влагосодержание, г/т, не более | 10 | 10 |
| тонкость фильтрации, мкм | 5 | 5 |
| Высота подъёма масла относительно выходного патрубка, м | 20 | 20 |
| Мощность маслонагревателя, кВт | 10 | 20 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 | 1,15 |
| Максимальная потребляемая мощность, кВт | 14 | 26 |
| Напряжение питания трёхфазной сети переменного тока частотой 50 Гц, В | 380 | 380 |
| Габаритные размеры, мм, не более | 1000×1000×1500 | 1000×1500×1500 |
| Масса кг, не более | 400 | 700 |
