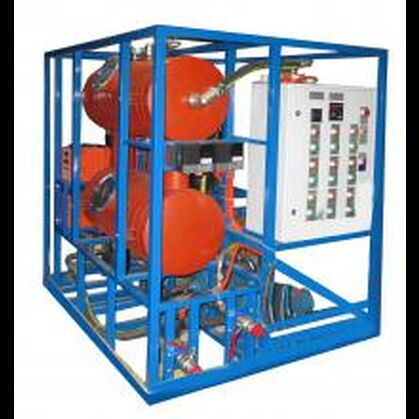

УВФ-5000(макси) Мобильная установка для очистки трансформаторного масла
Установка очистки трансформаторного масла УВФ-5000(макси) предназначена для термовакуумной сушки ( удаления воды), фильтрации (очистки от механический примесей), а также для дегазации трансформаторного масла Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др
Технические характеристики
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 5 |
| Параметры обработанного масла | ||
| Массовое влагосодержание | г/т (ppm) | 100 |
| Массовое газосодержание | % | 0,1....0,2 |
| Тонкость фильтрации | мкм / кл. чист | 5/9 |
| Пробивное напряжение | кВ | 60-80 |
| Технические характеристики установки | ||
| Общая мощность установки | кВт | 53 |
| Общая мощность нагревателя | кВт | 30 |
| Напряжение трехфазной сети 50 Гц | В | 380 |
| Высота всасывания по маслу | м | 5 |
| Высота подъема масла | м | 30 |
| Давление масла на выходе | кг/см2 | 3 |
| Объем бака-дегазатора | л | 220 |
Состав установки УВФ-5000 (макси)
Гидравлическая схема установки УВФ-5000 (макси)
 |
|
| 1.Входной кран | 8. Фильтр тонкой очистки 5мкм |
| 2.Фильтр грубой очистки | 9. Выходной маслонасос |
| 3.Входной маслонасос | 10. Вакуумный бак |
| 4. Нагреватель | 11.Вентиль переключения |
| 5. Форсунка | режимов |
| 6.Ловушка для паров масла | 12. Выходной кран |
| 7. Вакуумный насос | |
Назначение:
- Фильтрация
- Нагрев
- Дегазация
- Сушка
- Перекачка
- Доливка масла
Тип масла:
- Трансформаторные
Производительность:
- 5 т/ч
