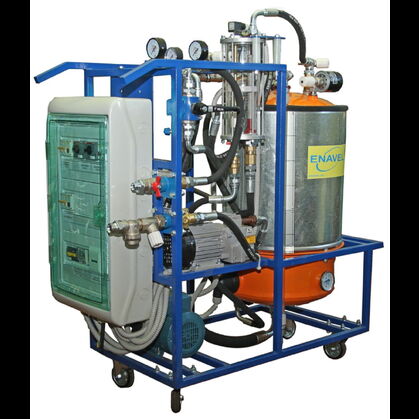

УВФ-250 Мобильная установка для очистки трансформаторного масла
Установка очистки трансформаторного масла УВФ-250 предназначена для термовакуумной сушки (удаления воды), фильтрации (очистки от механический примесей), а также для дегазации трансформаторного масла Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др. Установка обладает минимальным весом и размеров в своем классе, благодаря чему очень удобна для транспортировки.
Технические характеристики
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 0,25 |
| Параметры обработанного масла | ||
| Массовое влагосодержание | г/т (ppm) | 10 |
| Массовое газосодержание | % | 0,1....0,2 |
| Тонкость фильтрации | мкм / кл. чист | 3 / 8...9 |
| Пробивное напряжение | кВ | 60-80 |
| Технические характеристики установки | ||
| Общая мощность установки | кВт |
5 |
| Общая мощность нагревателя | кВт | 4 |
| Напряжение трехфазной сети 50 Гц | В | 220 |
| Высота всасывания по маслу | м | 12 |
| Высота подъема масла | м | 20 |
| Давление масла на выходе | кг/см2 | 2-4 |
| Объем бака-дегазатора | л | 90 |
Состав установки УВФ-250

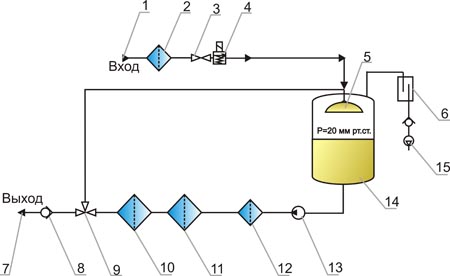

Гидравлическая схема установки УВФ-250
 |
|
| 1.Входной резьбовой штуцер | 8.Обратный клапан |
| 2.Фильтр тонкой очистки | 9.Вентиль переключения |
| 3.Входной вентиль | режимов |
| 4.Входной электромагнитный | 10.Фильтр тонкой очистки |
| клапан | 11.Фильтр тонкой очистки |
| 5.Дегазационный узел | 12.Фильтр-грязевик |
| 6.Ловушка для паров масла | 13.Выходной маслонасос |
| 7.Выходной штуцер | 14.Дегазационный бак |
| 15.Вакуумный насос | |
Назначение:
- Фильтрация
- Нагрев
- Дегазация
- Сушка
- Перекачка
- Доливка масла
Тип масла:
- Трансформаторные
Производительность:
- 0,25 т/ч
