УСМ 01.1 Устройство для сбора масла
Предназначено для откачки масла из баков систем маслообеспечения в баки УСМ; транспортирования масла в баках УСМ; слива масла из баков УСМ в емкости блока системы очистки или в емкости склада ГСМ.

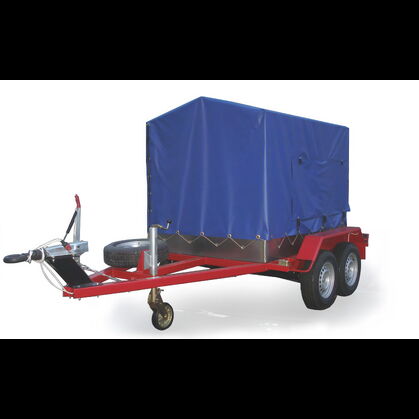

Основным конструктивным элементов УСМ является маслонапорная станция (МНС), состоящая из двух раздельных гидравлических систем, установленная на двухосный прицеп, транспортируемый автомобилем.

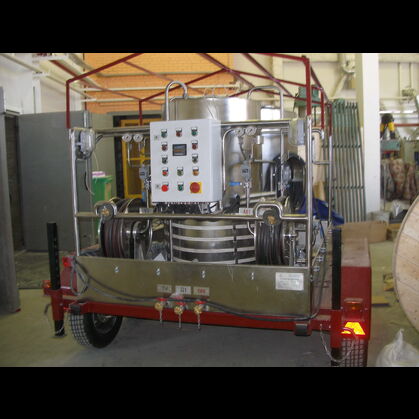

МНС включает в себя два бака – по одному для каждой гидравлической системы (объем баков - 500 л и 1000 л), систему маслопроводов с запорной арматурой, стационарные электронасосы для перекачивания масел, работающие в реверсивном режиме. Подключение к системе маслообеспечения объекта производится при помощи гибких шлангов, размещенных на барабанах.
Конструкция присоединительных частей обеспечивает быстрое присоединение и отсоединение заправочных шлангов, а также исключает протечки масел во время подключения и работы.
Все металлические элементы МНС, соприкасающиеся с маслом, выполнены из нержавеющей стали.
УСМ снабжена системой контроля и сигнализации за основными параметрами, обеспечивающими работу установки – уровнем масла в баках, давлением в трубопроводах, температурой масла в баках.
Технические характеристики
| Название характеристики | Единица измерения | Значение |
|---|---|---|
| Габаритные размеры: | Не более | |
| Длина | мм | 4700 |
| Ширина | мм | 2300 |
| Высота | мм | 2230 |
| Масса УСМ без масла | кг | 1200 |
| Количество баков | шт. | 2 |
| Емкость баков | л | 500, 1000 |
| Производительность насосов | л/мин | 20 |
| Параметры потребляемой энергии: | ||
| Напряжение | В | 380 |
| Тип электросети | Трехфазная сеть | |
| Частота тока в сети | Гц | 50 |
| Максимальная потребляемая мощность | кВт | 5 |
