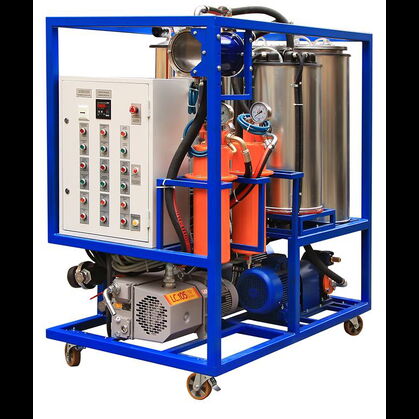

УРМ-2500 - установка для регенерации отработанного трансформаторного масла
Мобильная установка для регенерации отработанного трансформаторного масла .
Установка предназначена для дегазации, термовакуумной сушки (удаления воды), фильтрации, снижения кислотности а также для герметичного хранения, транспортировки и заливки трансформаторного масла под давлением в различное оборудование (как в герметичном, так и не в герметичном исполнении).
Применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.
Технические характеристики
| Наименование параметра | Ед. Изм | Показатель |
| Производительность | м3/час | 2,5 |
| Параметры обработанного масла | ||
| Массовое влагосодержание | г/т (ppm) | 100 |
| Массовое газосодержание | % | 0,1...0,2 |
| Тонкость фильтрации | мкм / кл. чист | 5/9 |
| Технические характеристики установки | ||
| Температура масла в процессе обработки | 0С | 45 |
| Мощность нагревателя | кВт | 45 |
| Общая мощность установки | кВт | 50 |
| Напряжение трехфазной сети 50 Гц | В | 380 |
| Объем сорбционного фильтра | л | 100 |
| Высота всасывания по маслу | м | 6 |
| Высота подъема масла | м | 30 |
| Давление масла на выходе | кг/см2 | 3 |
| Габариты | ||
| Длина | мм | 1800 |
| Ширина | мм | 1350 |
| Высота | мм | 2100 |
| Масса установки без масла | кг | 850 |
Гидравлическая схема установки УРМ-2500
 |
|
| 1.Входной вентиль | 7.Вакуумный насос |
| 2.Входной маслонасос | 8.Адсорбционный фильтр |
| 3.Нагреватель | 9.Байпасный клапан |
| 4.Форсунка | 10.Фильтр тонкой очистки |
| 5.Вакуумный бак | 11.Выходной насос |
| 6.Ловушка для паров масла | 12.Вентиль переключения режимов |
Назначение:
- Фильтрация
- Нагрев
- Дегазация
- Снижение кислотности
- Сушка
- Перекачка
- Доливка масла
Тип масла:
- Трансформаторные
Производительность:
- 2 т/ч
