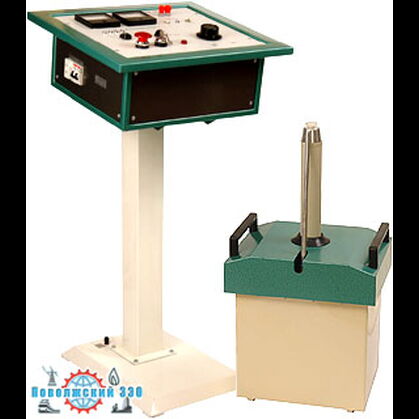

Установка проверки разрядников УПР-30
Предназначена
для проведения испытаний высоковольтных разрядников серии РВО-10 (особенность данного типа разрядников состоит в том, что у них существует только искровой промежуток без шунтирования его резисторами).
Установка рассчитана для эксплуатации в закрытых помещениях при рабочих значениях температуры воздуха от - 15 °С до + 35 °С, относительной влажности 80 % при температуре + 20 °С и атмосферном давлении 84,0 - 106,7 кПа (630 - 800 мм рт.ст.).
Комплектность
1. блок управления - 1;
2. блок высокого напряжения - 1;
3. кабель сетевой - 1;
4. провод заземления - 2;
5. вставка плавкая ВП2 - 1 1.0 А - 2;
6. вставка плавкая ВП3 - 1 10 А - 2;
7. руководство по эксплуатации - 1.
| Наибольшее испытательное напряжение (действующее значение), кВ | 30,5 | |||
| Значение напряжения, устанавливаемое автоматически, кВ | 30,5 | |||
| Время подъема испытательного напряжения от 0 до максимального, сек | 20 - 30 | |||
| Порог срабатывания защиты по высокой стороне, не более, мА | 10 | |||
| Напряжение питающей сети однофазного переменного тока, В |
|
|||
| Частота питающей сети, Гц | 50 ± 1 | |||
| Потребляемая мощность, кВА, не более | 0.4 | |||
| Масса блока управления, кг, не более | 14 | |||
| Масса блока высокого напряжения, кг, не более | 35 | |||
| Габаритные размеры блока управления, мм | 320 ± 200 ± 355 | |||
| Габаритные размеры высоковольтного блока, мм | 346 ± 280 ± 658 | |||
| Средний срок службы, лет | 10 |
