Установки пробойные УП-641А и УП-641Б
Предназначены
для испытания изделий из твердых диэлектриков на электрическую прочность путем создания на контролируемых объектах высоковольтного напряжения переменного тока синусоидальной формы частотой 50Гц, а также для оценки тока утечки изоляции этих объектов.

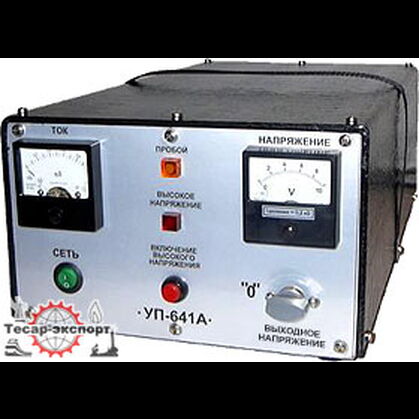

Устройства выполнены в виде переносных блоков настольного исполнения. На основании, изготовленном из диэлектрического материала, как и весь корпус блока, смонтирован высоковольтный трансформатор мод. Fart и плата электроавтоматики. На передней панели закреплены измерительные приборы, средства управления и сигнализации. Схемные решения установок обеспечивают возможность плавного увеличения выходного напряжения до требуемого значения и плавного уменьшения его до нуля. При пробое обеспечивается автоматическое отключение выходного напряжения и включение индикации пробоя - световой сигнализации о пробое изоляции объекта испытания.
| Наименование показателя | УП-641А | УП-641Б |
| Максимальное значение выходного напряжения, кВ | 10,0 | 2,5 |
| Мощность на выходе, Вт | 250 | 75 |
| Задаваемая нагрузка при max выходном напряжении, мА | 1,0 | |
| Напряжение питания от сети переменного тока 50 Гц, В | 220 | |
| Габаритные размеры, мм | 250 × 160 × 420 | 250 × 160 × 400 |
| Масса, кг (не более) | 11,0 | 7,0 |
| Класс точности встроенных измерительных приборов для контроля выходного напряжения и тока утечки (не более) | 2,5 | |
