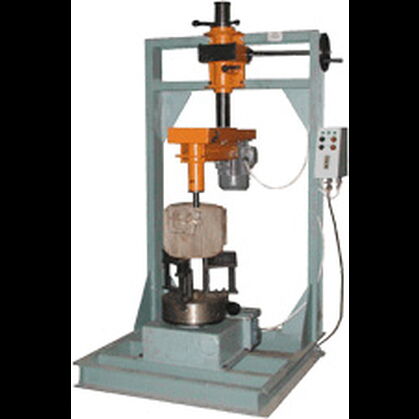

Установка обрезки обмоток статора УООС-901

Назначение:

Предназначена для обрезки лобовой части обмоток статоров асинхронных электрических двигателей.

ускорение процесса ремонта двигателей
возможность осуществлять обрезку обмоток фланцевых двигателей и двигателей на лапах без дополнительных приспособлений
безопасная обрезка лобовой части статора
исключается повреждение корпуса двигателя
обрезка производится без применения физического труда

Печать

Обрезка осуществляется вращающейся дисковой фрезой.

Обрабатываемый статор размещается на 3-х кулачковом патроне, фиксируется по внутреннему диаметру и вращается мотор-редуктором.

Шпиндель с фрезой опускается до уровня пакета железа статора. Включается вращения фрезы. С помощью маховичка (вручную) производится врезание в обмотку и прорезание ее на ширину лобовой части (по радиусу). Затем фиксируется радиальное перемещение фрезы и включается вращение патрона с закрепленным на нем статором. При этом происходит срезание лобовой части обмотки статора по всей окружности.

Технические характеристики
Высота оси вращения статора электродвигателей серии 4А и АИР, мм	от 90 до 250
Длина статора, мм	от 160 до 550
Диаметр статора, мм	от 200 до 700
Скорость вращения патрона со статором, об/мин	0,25
Диаметр фрезы, мм	80, 100, 125, 160, 200
Скорость вращения фрезы, об/мин	900
Питание	380В, 50 Гц
Потребляемая мощность, кВт, не более	2
Габариты, мм	1090×1100×2100
Масса, кг, не более	500

Сертификат соответствия УООС-901 №РОСС RU.АЮ17.Н18238
