Устройство электроосмотической влагозащиты изоляции обмоток высоковольтных электродвигателей и генераторов УЭВ-6-10 кВ
Предназначено
для нетеплового предотвращения увлажнения изоляции обмоток высоковольтных электродвигателей (ЭД) и генераторов напряжением 6-10 кВ, эксплуатируемых в условиях повышенной влажности воздуха
Используется для предотвращения увлажнения изоляции обмотки 0.4 кВ трансформатора в процессе ремонта, отключения, простоя.
Использование УЭСТ-0,6 кВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс трансформаторов, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство

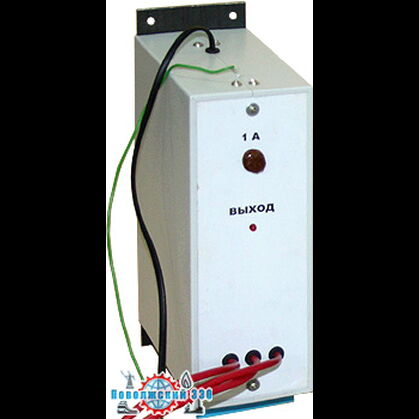

УЭВ-6-10 кВ представляет собой прибор, имеющий металлический корпус, в котором размещены элементы электрической схемы. На лицевую панель УЭВ-6-10 кВ выведены:
● высоковольтные провода А, В, С для подключения ЭД или генератора;
● гнездо предохранителя "1А";
● индикаторная лампа "ВЫХОД".
Вывод сетевого провода УЭВ-6-10 кВ предусмотрен через верхнюю стенку корпуса "220 В". Там же предусмотрен заземляющий провод.
На выходе УЭВ-6-10 кВ формируются импульсы напряжения специальной формы, при воздействии которых на систему изоляции ЭД и генератора возникает эффект электроосмотического влагоподпора.
Принцип работы
основан на явлении электроосмотического переноса жидкости в капиллярных системах под действием электрического поля.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 20 |
| Включение в работу | автоматическое |
| Длительность непрерывной работы | неограничена |
| Мощность ЭД и генераторов, подвергаемых влагозащите | неограничена |
| Класс напряжения обслуживаемых ЭД и генераторов | 6 - 10 кВ |
| Место подключения | распределительное устройство 6 - 10 кВ |
| Время установления рабочего режима, мин, не более | 1 |
| Габаритные размеры, мм, не более | 210 × 80 × 130 |
| Масса, кг, не более | 2.7 |
Условия эксплуатации
● относительная влажность воздуха 100% (без конденсации влаги);
● температура воздуха -40°С +40°С
