Устройство электроосмотической сушки и влагозащиты изоляции обмотки 0.4 кВ трансформаторов 6-10/0.4 кВ УЭСТ-0.6 кВ
Предназначено
для нетеплового обезвоживания твердой изоляции обмотки 0.4 кВ маслонаполненных силовых трансформаторов 6-10/0.4 кВ в процессе эксплуатации и ремонта
Может сушить изоляцию обмоток сухих трансформаторов, вводов, а также измерительных трансформаторов класса напряжением до 1000 В.
Используется для предотвращения увлажнения изоляции обмотки 0.4 кВ трансформатора в процессе ремонта, отключения, простоя.
Использование УЭСТ-0.6 кВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс трансформаторов, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство

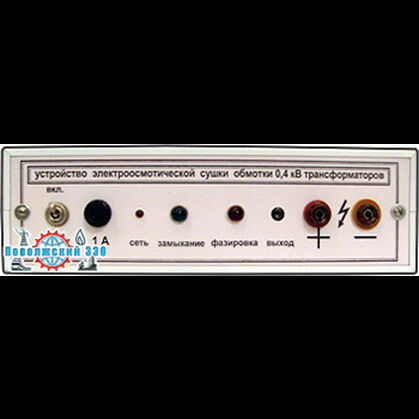

УЭСТ-0.6 кВ представляет собой прибор, имеющий металлический корпус, в котором размещена печатная плата с элементами электрической схемы.
На лицевую панель выведены органы управления и контроля:
● тумблер включения и отключения устройства "ВКЛ", "ОТКЛ";
● гнездо предохранителя "1А";
● сигнальная лампа "ЗАМЫКАНИЕ";
● сигнальная лампа "ФАЗИРОВКА";
● сигнальная лампа "СЕТЬ";
● контрольная лампа "ВЫХОД";
● клеммы для подключения проводов и объекта сушки "+", "-".
Вывод сетевого провода УЭСТ-0.6 кВ предусмотрен через заднюю стенку корпуса.
Принцип работы
Электрическая схема устройства представляет собой совокупность элементов, позволяющих генерировать импульсы напряжения специальной формы, при воздействии которого на систему изоляции обмотки 0.4 кВ трансформатора возникает эффект электроосмотического переноса жидкости в капиллярах под действием электрического поля.
| Напряжение питающей сети однофазного переменного тока частотой 50 Гц, В | 220 ± 22 |
| Время установки рабочего режима, мин, не более | 1 |
| Длительность непрерывной работы | не ограничена |
| Потребляемая мощность, Вт, не более | 40 |
| Выходное напряжение, кВ, не более | 10 |
| Класс напряжения обслуживаемых трансформаторов, кВ | 6 - 10 и выше |
| Диапазон мощностей обслуживаемых трансформаторов | неограничен |
| Место подключения | обмотки и корпус трансформатора |
| Габаритные размеры, мм, не более | 220 × 120 × 60 |
| Масса, кг, не более | 1,5 |
Условия эксплуатации
● относительная влажность воздуха 100%;
● температура воздуха -40°С +40°С
Гарантийные обязательства
Изготовитель устанавливает гарантийный срок эксплуатации 24 месяца со дня его продажи.
