Устройство электроосмотической сушки изоляции обмоток высоковольтных трансформаторов и электродвигателей УЭСИВТ
Предназначено
для нетеплового обезвоживания твердой изоляции активной части маслонаполненных силовых трансформаторов класса напряжения 6-10 кВ и выше в процессе эксплуатации и ремонта
Устройство может сушить изоляцию сухих трансформаторов, токоограничивающих реакторов, вводов, а также измерительных трансформаторов тока и напряжения класса напряжения не менее 6-10 кВ.
Устройство применяют для сушки обмоток высоковольтных электродвигателей
Особенности
УЭСИВТ может быть использовано для предотвращения увлажнения изоляции активной части трансформатора в процессе ремонта, отключения, простоя, также изоляции в/в электродвигателей.
Использование УЭСИВТ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс трансформаторов и электродвигателей, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство УЭСИВТ позволяет вытеснить влагу из толщи изолирующих материалов на поверхность. Если трансформатор маслонаполненный, то влага попадает в масло, которое затем сливают и подвергают обработке на соответствующих установках.
Принцип действия
основан на явлении электроосмотического переноса жидкости в капиллярных системах под действием электрического поля.
На выходе прибора формируются импульсы, имеющие специальные параметры.

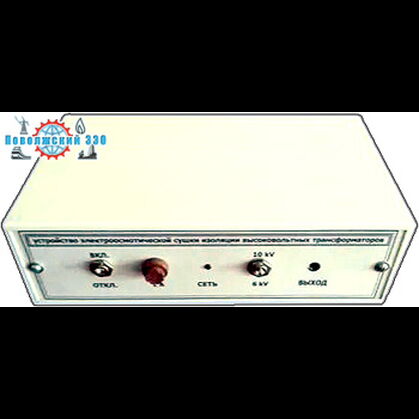

Основой конструкции является металлический корпус. Внутри корпуса размещены элементы электрической схемы.
На лицевой панели расположены: переключатель режимов работы 6 / 10 кВ; тумблер питания для включения прибора в сеть; сигнальная лампа "СЕТЬ"; сигнальная лампа "ВЫХОД", свидетельствующая о наличии выходного напряжения 6 или 10кВ.
Клемма "заземление" находится на углубленной задней стенке прибора. Там же находятся соединительные провода, один из которых белый "+" (плюс), а другой чёрный "-" (минус)
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 20 |
| Длительность непрерывной работы | не ограничена |
| Максимальное рабочее напряжение, кВ | 6 и 10 |
| Мощность трансформаторов, подвергаемых сушке, МВА, не более | 1.6 |
| Габаритные размеры, мм, не более | 220 × 60 × 120 |
| Масса, кг, не более | 1.8 |
Гарантийные обязательства
Гарантийный ремонт осуществляется в течение 24 месяцев со дня продажи.
