Устройство электроосмотической сушки изоляции обмоток высоковольтных электродвигателей и генераторов УЭСИВ

Предназначено

● для нетеплового обезвоживания изоляции электрических машин мощность до 1600 кВт на рабочее напряжение 3 - 6 - 10 кВ;
● для диагностики состояния изолирующих материалов;
● для предотвращения проникновения влаги в изоляцию электрических машин, находящихся в условиях повышенной влажности в периоды технологических пауз

Особенности

Использование УЭСИВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс электрических машин, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.

Печать

Технические характеристики
Напряжение питающей сети однофазного переменного тока, В	220 ± 22
Потребляемая мощность, Вт, не более	20
Напряжение на выходе, кВ	3 - 6 - 10
Продолжительность непрерывной работы	не ограничена
Габаритные размеры, мм, не более	220 × 60 × 120
Масса, кг, не более	2

Принцип работы

основан на явлении электроосмотического перемещения жидкости по капиллярам под действием электрического поля. Микротрещины, которые возникают в изоляции электрических машин, представляют собой гетерокапиллярную систему. Влага проникает в эти микротрещины и приводит к снижению уровня сопротивления изоляции.

На выходе УЭСИВ формируются импульсы, имеющие специальные параметры.

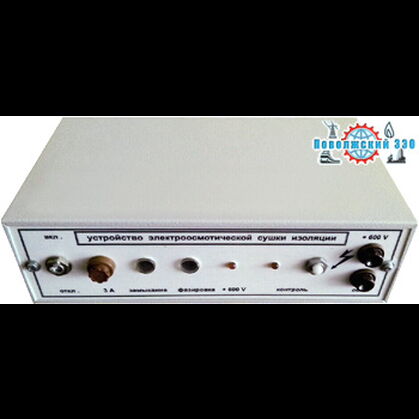

Основой конструкции УЭСИВ является металлический корпус. Внутри корпуса размещены элементы электрической схемы.

На лицевой панели расположены:

● переключатель режимов работы 3 / 6 / 10 кВ;

● клеммы плюс "+" и минус "-" для подключения соединительных проводов;

● тумблер "вкл/откл" для включения прибора в сеть и его отключения от сети;

● сигнальная лампа "сеть";

● сигнальная лампа "выход", свидетельствующая о наличии напряжения на клеммах "+" и "-";

● гнездо предохранителя 3А.

На задней стенке прибора находится клемма "заземление".

В углублении задней стенки прибора находятся провода (соединительные и сетевой).

Гарантийные обязательства

Гарантийный ремонт осуществляется в течение 24 месяцев со дня продажи.

Гарантия не действует в случае невыполнения рекомендаций по эксплуатации данного устройства.
