Устройство электроосмотической сушки изоляции обмоток УЭСИ-3-10 кВ
Устройство электроосмотической сушки изоляции обмоток высоковольтных электродвигателей и генераторов УЭСИ-3-10 кВ предназначено для нетеплового обезвоживания изоляции обмоток электродвигателей (ЭД) и генераторов (Г) напряжением 3-10 кВ без разборки и демонтажа с объектов, на которых они используются.
УЭСИ-3-10 кВ может быть использовано:
- для устранения эффекта "распаривания", связанного со снижением уровня сопротивления изоляции ЭД и Г в первые минуты их работы после включения в сеть;
- для проведения ускоренных испытаний электроизоляционных конструкций ЭД и Г на влагостойкость;
- для диагностики состояния качества изоляции ЭД и Г.
Использование УЭСИ-3-10 кВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс ЭД и Г, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство

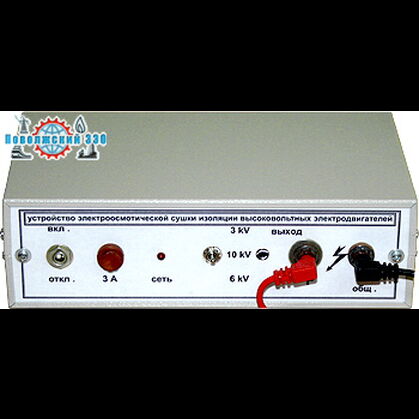

УЭСИ-3-10 кВ представляет собой прибор, имеющий металлический корпус, в котором размещена печатная плата с элементами электрической схемы. На лицевую панель УЭСИ-3-10 кВ выведены органы управления и контроля:
● тумблер включения и отключения устройства "ВКЛ", "ОТКЛ";
● гнездо предохранителя "3А";
● сигнальная лампа "СЕТЬ";
● сигнальная лампа "ВЫХОД";
● тумблер переключения величины выходного напряжения 3 kV, 10 kV, 6 kV;
● клеммы для подключения проводов и объекта сушки "+", "общ –".
Вывод сетевого провода УЭСИ-3-10 кВ предусмотрен через заднюю стенку корпуса.
Принцип работы
Электрическая схема устройства представляет собой совокупность элементов, позволяющих генерировать импульсы напряжения специальной формы, при воздействии которых на систему изоляции ЭД, Г возникает эффект электроосмотического переноса жидкости в капиллярах под действием электрического поля.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 20 |
| Выходное напряжение, кВ, не более | 10 |
| Длительность непрерывной работы | неограничена |
| Время установки рабочего режима, не более, мин | 1 |
| Класс напряжения обслуживаемых ЭД, Г | 3-10 кВ |
| Место подключения | ячейка РУ высоковольтного выключателя ЭД, Г |
| Диапазон мощностей обслуживаемых ЭД и Г | неограничен |
| Начальное сопротивление изоляции обмоток ЭД, Г, МОм, не менее | 1 |
| Габаритные размеры, мм, не более | 220 × 120 × 60 |
| Масса, кг, не более | 1.5 |
Условия эксплуатации
● относительная влажность воздуха 100% (без конденсации влаги);
● температура окружающей среды -50°С +40°С
