Устройство электроосмотической сушки изоляции обмоток низковольтных электродвигателей и генераторов УЭСИ-0.4 кВ
Предназначено
для нетеплового обезвоживания изоляции обмоток электродвигателей (ЭД) и генераторов (Г) напряжением до 1000 В без разборки и демонтажа с объектов, на которых они используются
УЭСИ-0.4 кВ может быть использовано:
● для устранения эффекта "распаривания", связанного со снижением уровня сопротивления изоляции ЭД и Г в первые минуты его работы после включения в сеть;
● для проведения ускоренных испытаний электроизоляционных конструкций ЭД и Г на влагостойкость;
● для диагностики состояния качества изоляции ЭД и Г;
● Использование УЭСИ-0.4 кВ исключает коробление, тепловое старение, термическую деструкцию и локальные перегревы изоляции, повышает ресурс ЭД и Г, экономит энергетические и другие ресурсы, расходуемые при тепловых технологиях сушки.
Устройство

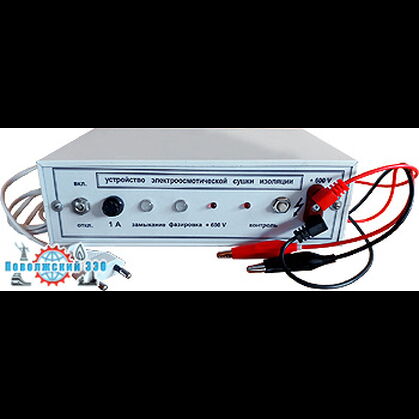

УЭСИ-0.4 кВ представляет собой прибор, имеющий металлический корпус, в котором размещена печатная плата с элементами электрической схемы. На лицевую панель УЭСИ-0.4 кВ выведены органы управления и контроля:
● тумблер включения и отключения устройства "ВКЛ", "ОТКЛ";
● гнездо предохранителя "3А";
● сигнальная лампа "ЗАМЫКАНИЕ";
● сигнальная лампа "ФАЗИРОВКА";
● сигнальная лампа "+ 600 V";
● сигнальная лампа "КОНТРОЛЬ";
● кнопка "КОНТРОЛЬ";
● клеммы для подключения проводов и объекта сушки "+ 600 V", "ОБЩ".
Вывод сетевого провода УЭСИ-0.4 кВ предусмотрен через заднюю стенку корпуса.
Принцип работы
Электрическая схема устройства представляет собой совокупность элементов, позволяющих генерировать импульсы напряжения специальной формы, при воздействии которых на систему изоляцию ЭД, Г возникает эффект электроосмотического переноса жидкости в капиллярах под действием электрического поля.
| Напряжение питающей сети однофазного переменного тока, В | 220 ± 22 |
| Потребляемая мощность, Вт, не более | 15 |
| Выходное напряжение, В, не более | 600 |
| Длительность непрерывной работы | неограничена |
| Мощность ЭД, Г, подвергаемых влагозащите | неограничена |
| Класс напряжения обслуживаемых ЭД, Г | до 1000 В |
| Место подключения | щит управления ЭД, Г |
| Начальное сопротивление изоляции обмоток ЭД, Г, МОм, не менее | 0.06 |
| Габаритные размеры, мм, не более | 220 × 120 × 60 |
| Масса, кг, не более | 1.3 |
Условия эксплуатации
● относительная влажность воздуха 100%;
● температура окружающей среды -50°С +40°С
