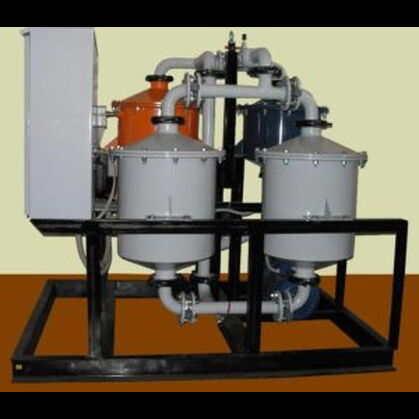

Установка цеолитовая-маслонагреватель УЦМ-92
Установка цеолитовая — маслонагреватель УЦМ-92 предназначена для нагрева, сушки и фильтрации трансформаторного масла при монтаже и ремонте силовых трансформаторов и другого маслонаполненного оборудования.
С помощью установки можно производить следующие работы:
- осушку от влаги и очистку от механических примесей трансформаторных масел;
- прогрев трансформаторов циркуляцией нагретого масла;
- подсушку твердой изоляции обмоток трансформатора;
- замену (слив, залив) масла при монтаже и ремонтах трансформаторов и другого маслонаполненного оборудования.
При замене в адсорберах цеолита на соответствующий адсорбент или при применении дополнительных адсорберов возможно проведение регенерации и раскисления масла.
Технические характеристики
| Производительность при осушке не более | 4,0 м3/час |
| Производительность при прогреве, не менее | 15,0 м3/час |
| Влагосодержание масла после осушки | не более 0,001 % (10 г/т) |
| Тонкость фильтрации | 5,0 мкм |
| Установленная мощность установки | 125,5 кВт |
| Мощность маслонагревателей | 4шт. по 30 кВт |
| Адсорбент | Цеолит природный или искусственный NaA |
| Габаритные размеры установки ДхШхВ | 1700х1200х1500мм |
| Масса установки (без масла и цеолита) | 500 кг |
Особенности конструкции
Объем цеолита рассчитан на обработку до 250 тонн масла при исходном влагосодержании не более 50 г/т. без регенерации.
Конструкция безинерционного нагревателя обеспечивает длительную надежную работу, исключает локальный перегрев масла, а система защиты предотвращает аварийный перегрев масла, при прекращении потока масла через маслонагреватель.Такая конструкция маслонагревателя позволило увеличить гарантийный срок работы маслонагревателя до 3 лет.
Фильтр установки позволяет обработать не менее 1000 тонн свежего масла до замены или регенерации. Для контроля состояния фильтра предусмотрены манометры.
Установка комплектуется насосом импортного производства.
Отдельные узлы установки: маслонагреватель, адсорберы, фильтры могут быть использованы самостоятельно.
