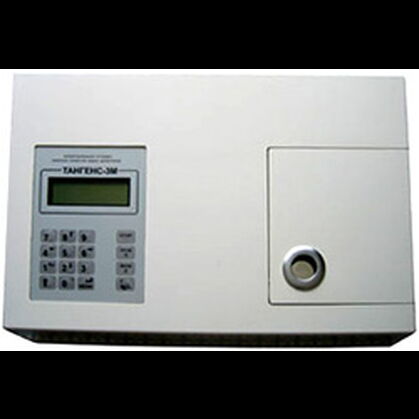

Автоматизированная установка Тангенс-3М
Предназначена
Автоматизированная установка измерения диэлектрических потерь трансформаторного масла "Тангенс-3М" предназначена для определения тангенса угла диэлектрических потерь tgδ (далее - тангенса угла потерь) трансформаторного масла по ГОСТ 6581-75 на частоте сети 50 Гц.
Установка рассчитана для эксплуатации в помещениях при рабочих значениях температуры воздуха от плюс 15°С до плюс 35°С, относительной влажности 80 % при температуре плюс 20°С и атмосферном давлении 84,0-106,7 кПа (630-800 мм.рт.ст.)
Установка измеряет тангенс угла диэлектрических потерь tgδ, диэлектрическую проницаемость ε, электрическую емкость С и напряжение U, приложенное к измерительной ячейке (далее рабочее напряжение), температуру пробы трансформаторного масла.
| Диапазон измерений тангенса угла потерь | 0,0001 ÷ 1,0 (0,01 ÷ 100%) |
| Погрешность при измерении тангенса угла потерь | ±(0,01 tg +0,0002) |
| Действующее напряжение, приложенное к измерительной ячейке, соответствующее напряженности поля 1МВ/м, В | 2000 |
| Диапазон измерений рабочего напряжения, В | 0 ÷ 2700 |
| Предел допускаемой относительной основной погрешности при измерении рабочего напряжения, % | 1,0 |
| Диапазон измерений емкости, пФ | 5 ÷ 50 |
| Предел допускаемой относительной основной погрешности при измерении емкости, % | ±(0,5 + tg) |
| Диапазон работы нагревателя, °С | 10 ÷ 100 |
| Точность измерения температуры, °С | ±1 |
| Время измерения, включая калибровку и нагрев до 90 градусов (с проведением измерений через 10 градусов), мин. | 30 |
| Время измерения, включая калибровку, нагрев до 90 градусов (с проведением измерений через 10 градусов) и остывание, мин. | 80 |
| Измерительная ячейка по ГОСТ 6581-75, трехэлектродного типа | |
| Объем ячейки, см³ | 13 ÷ 14 |
| Напряжение питающей сети однофазного переменного тока, В | 205 ÷ 235 |
| Потребляемая мощность, кВА, не более | 0,3 |
| Габаритные размеры, мм, не более | 405 × 260 × 90 |
| Масса, кг, не более | 5 |
Установка может работать с шестью разными ячейками, параметры которых сохраняются в энергонезависимой памяти и доступны для просмотра из меню.
Установка сохраняет в энергонезависимой памяти до 2000 последних измерений. В комплект поставки входит программное обеспечение на компакт-диске, позволяющее переписать из установки в стационарный персональный компьютер (ПК) файл, содержащий результаты измерений. Файл может быть записан в формате MS Word или Excel. ПК подключается к установке через последовательный интерфейс (RS232C). ПК должен быть IBM-совместимым и иметь следующие характеристики:
- операционная система Windows 95 (98);
- наличие одного свободного последовательного порта (RS232).
| Наименование | Обозначение | Кол. |
| Установка Тангенс-3М | ТМ-3М.00.00.00 | 1 |

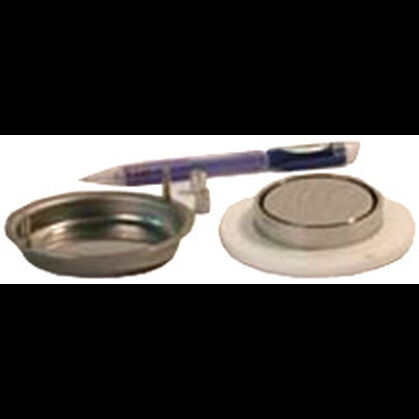

| Ячейка измерительная ЯПИ-3 | ЯПИ-3/00.00.00 | 3 |
| Кабель сетевой | 1 | |
| Кабель интерфейсный для подключения к персональному компьютеру | 1 | |
| Компакт-диск с программой | 1 | |
| Документы | ||
| Установка Тангенс-3М. Руководство по эксплуатации | ТМ-3М.00.00.00РЭ | 1 |
| Ячейка измерительная ЯПИ-3. Паспорт | ЯПИ-3/00.00.00ПС | 3 |
| Метрологический аттестат ХГЦСМС | 1 | |
