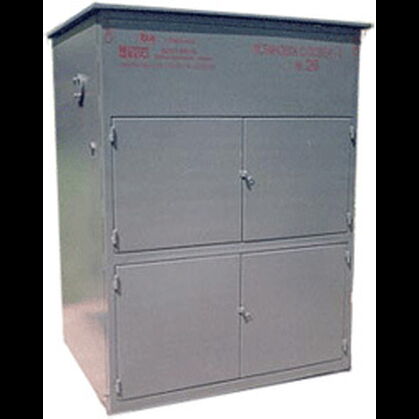

Установка осушки воздуха СУХОВЕЙ-4

Предназначена для осушки и очистки от механических примесей атмосферного воздуха, используемого для продувки баков силовых трансформаторов и других электрических аппаратов в процессе их монтажа, ремонта и эксплуатации с целью предохранения электрической изоляции от увлажнения во время разгерметизации активной части. При работе в зимнее время предусмотрен подогрев сухого воздуха до температуры 100°C.

Осушка воздуха в установке осуществляется адсорбционным способом с применением твёрдых адсорбентов. Для восстановления работоспособности увлажнённых адсорбентов предусмотрена работа установки в режиме регенерации адсорбента.

Печать

Установка может применяться для регенерации (сушки) твердых адсорбентов (силикагель, цеолит), используемых в другом оборудовании, а также охлаждения отгенерированного адсорбента сухим воздухом.

Изготавливается по ТУ У 34.04624312.014-97 и имеет Сертификат соответствия в системе УкрСЕПРО.

Климатическое исполнение - У.
Категория размещения - 1 по ГОСТ 15150-69.
Средний срок службы - не менее 10 лет, гарантийный срок - 1 год.
Обслуживающий персонал - 1 человек.
Экобезопасность - по ГОСТ 12.1.005-88.
Пожаробезопасность - по ГОСТ 12.1.004-91.
Электробезопасность - по ГОСТ 12.2.007.0-75.

Технические характеристики
Производительность по сухому воздуху, м³/ч, не менее	150
Точка росы сухого воздуха, °С, не более	-50
Давление сухого воздуха, МПа, не более	0,08
Адсорбент	цеолит NaA (NaX)
Компрессор шестеренчатый:
производительность, м³/ч	150
давление воздуха, МПа, не более	0,08
Масса адсорбента в двух адсорберах, кг	400
Температура подогрева сухого воздуха на выходе установки, °C	до 100
Температура регенерации сорбента другого оборудования, °C	400
Количество адсорберов, шт	2
Температура регенерации адсорбента, °C	300 - 400
Мощность воздухонагревателя, кВт, не более	15
Максимальная потребляемая мощность, кВт	20
Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В	380
Габаритные размеры, мм, не более	1450×1150×1950
Масса (без АВЗ-180), кг, не более	1200

Особенности конструкции

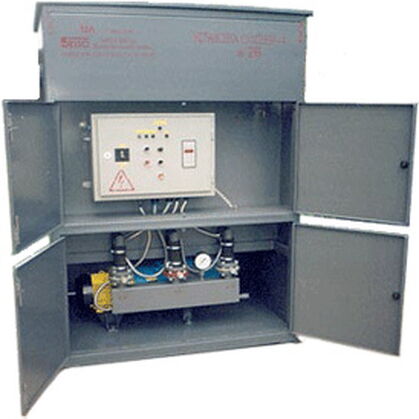

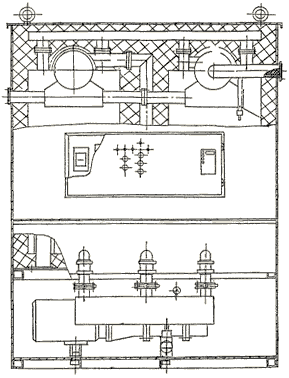

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: компрессор, нагреватель, два адсорбера, воздушные фильтры, шкаф управления.

Конструкция установки обеспечивает непрерывную подачу сухого, очищенного от механических примесей воздуха в течение 27 часов при температуре окружающего воздуха 20°C и влажности 80%. Затем установка становится на регенерацию. Регенерация 400 кг цеолита происходит в течение 8 часов.
