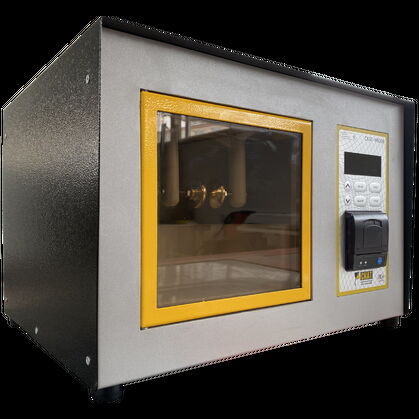

Аппарат высоковольтный для испытания трансформаторного масла СКАТ-М100В
Аппарат «СКАТ-М100В» предназначен:
- для измерения напряжения пробоя трансформаторного масла и других жидких диэлектриков при испытаниях переменным
- напряжением синусоидальной формы частотой 50 Гц, согласно ГОСТ 6581-75.
- Условия эксплуатации аппарата «СКАТ-М100В»
- температура окружающего воздуха от +1 до +35 C
- относительная влажность воздуха до 80% при температуре +25C.
Ключевые особенности
ПРОСТОТА
Для проведения испытания достаточно установить ёмкость с испытуемым диэлектриком на подъемный стол и запустить процесс испытания масла – далее прибор работает в автоматическом режиме.
Необходимые параметры испытания можно настраивать в меню прибора.

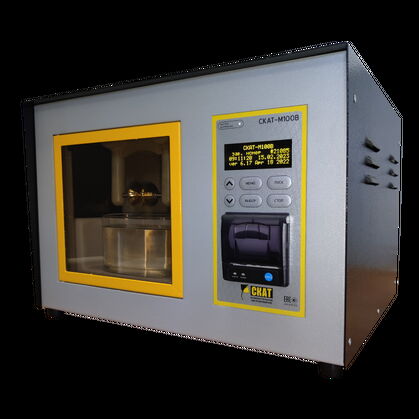

По окончании испытания прибор выводит результаты (напряжение каждого пробоя, среднее арифметическое значение пробивного напряжения, среднеквадратическое отклонение и коэффициент вариации) на OLED дисплей и печатает протокол испытания на встроенном принтере.
УДОБСТВО

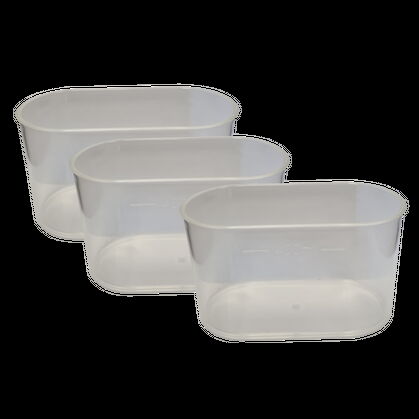

Конструкция емкости для масла не содержит встроенных электродов, что значительно упрощает ее эксплуатацию и уход за ней.
Благодаря применению схемы быстрого отключения напряжения при пробое обеспечивается высокая повторяемость результатов
ЦИФРОВОЕ УПРАВЛЕНИЕ

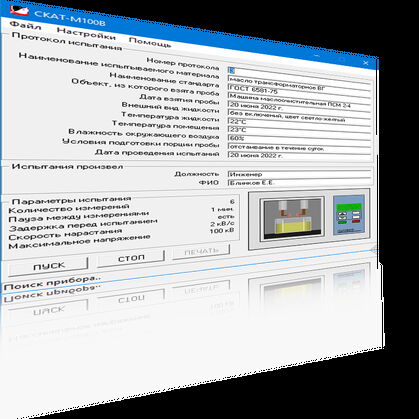

Помимо клавиатуры, управление установкой и изменение параметров испытания может осуществляться с помощью сервисной программы на персональном компьютере посредством интерфейса USB.
Также в программе предусмотрено удаленное считывание информации с дисплея установки и удаленное управление клавиатурой, что облегчает поверку аппарата.
БЕЗОПАСНОСТЬ
Установка выполнена в металлическом корпусе, что снижает уровень электромагнитных помех и повышает безопасность работы.
Также для защиты персонала в случае случайного открытия дверцы во время испытания предусмотрена функция защитного отключения высокого напряжения.
| Рабочие параметры |
Выходное напряжение
|
Диапазон измерения среднеквадратичных значений напряжения, кВ | 10,0...100,0 | |
| Допустимая относительная основная погрешность измерения напряжения, % | 2,5 | |||
| Дискретность индикации, кВ | 0,1 | |||
| Частота | 50 Гц | |||
| Настраиваемый шаг скорости подъема выходного напряжения, кВ/сек | 0,5; 1; 2; 5 | |||
| Время отключения подачи напряжения при пробое, не более, мкс | 100 | |||
| Системные параметры | Режим испытания | Автоматический | ||
| Интерфейсы | Дисплей | цветной OLED имеющий 4 строки по 20 символов | ||
| Интерфейс подключения | USB (сопряжение с ПК) | |||
| Принтер | Встроенный термопринтер | |||

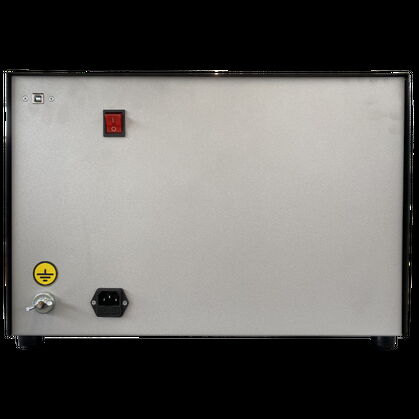

| Безопасность | Заземление | Защитное заземление | ||
| Защита |
- Защита от превышения выходного напряжения - Защита от перегрузки по току |
|||
| Системы отключения высокого напряжения | Автоматическое отключение подачи напряжения при открывании дверцы аппарата | |||
| Параметры питания и потребления | Напряжение электропитания, В | 220 ± 10 % | ||
| Частота электрический сети, Гц | 50 ± 0,2% | |||
| Потребляемая мощность, не более, Вт | 200 | |||
| Физические параметры | Габариты, Ш × В × Г, мм | 470 х 370 х 315 | ||
| Масса, кг | 38 | |||
| Габариты упаковки, мм | 700 х 430 х 430 |
| Объем упаковки, м3 | 0,13 |
| Вес в упаковке, кг | 47 |
