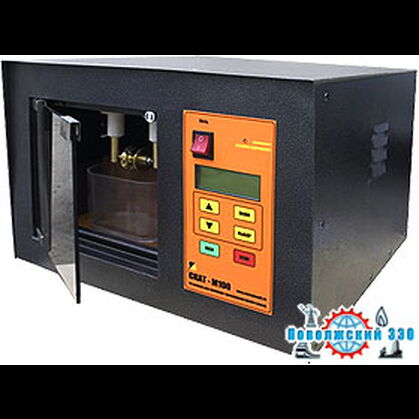

Установка для испытания трансформаторного масла СКАТ-М100
Предназначена
для испытания на пробой трансформаторного масла и любых жидких диэлектриков напряжением до 110 кВ.
Особенности
● сертифицирована;
● внесена в Госреестр СИ;
● электронное управление;
● полностью автоматический цикл измерений без участия оператора;
● ЖК-экран, на котором отображаются все параметры и результаты замеров;
● элементы защиты персонала от поражения током;
● звуковая сигнализация окончания измерения;
● связь с компьютером через USB разъем (результаты замеров, калибровка);
● полное соответствие требованиям ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний";
● в комплекте - свидетельство о поверке, учебный видеофильм.
| Испытательное напряжения между электродами, кВ, (действующее, симметричное) | 0 ... 110 |
| Ток отключения при пробое, мА, не более | 4 |
| Время отключения, мс, не более | 1 |
| Подъем выходного испытательного напряжения | автоматический |
| Скорость подъема выходного испытательного напряжения, кВ/сек | 0,5 1 2 5 |
| Автоматическое ограничение максимального выходного испытательного напряжения, кВ, на уровне | 60 80 95 110 |
| Количество задаваемых автоматических измерений для одной пробы диэлектрика | от 1 до 6 |
| Программируемая задержка между измерениями, мин | от 1 до 9 |
| Предел допустимой приведенной основной погрешности измерения напряжения, % | ±2,5 |
| Жидкокристаллический дисплей | 4 × 20 символов |
| Разрешение при отображении напряжения, кВ | 0,1 |
| Сигнализация окончания измерения пробивного напряжения | звуковая |
| Внешний интерфейс для подключения компьютера | USB |
| Степень защиты установки | IP54 |
| Режим работы | круглосуточный |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | 220 ± 10% |
| Габаритные размеры измерительного блока, мм | 500 × 345 × 445 |
| Масса, кг, не более | 45 |
| Срок службы, лет, не менее | 5 |
