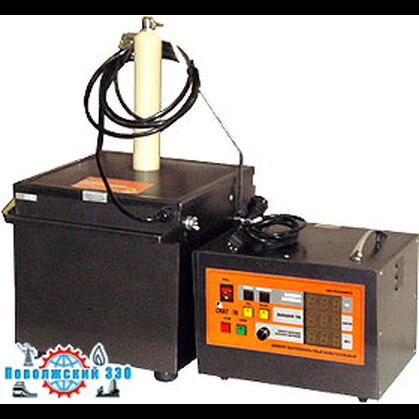

Установка для высоковольтных испытаний СКАТ-70
Предназначена
для испытания на электрическую прочность самых различных материалов и устройств. Это может быть изоляция кабелей, проводов, различного электрооборудования (необходимо иметь в виду, что при дефекте изоляции или превышении допустимого испытательного напряжения образец может быть необратимо испорчен). Возможны также тестовые испытания образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.
Установка СКАТ-70 является более современной версией испытательной установки АИД-70. Сохраняя высокую надежность благодаря использованию классического масляного высоковольтного трансформатора, она обладает более высоким уровнем удобства работы, высокой точностью, сходимостью и достоверностью результатов измерения.
Особенности
(по сравнению с АИД-70)
● Наличие режима "ПРОЖИГ". Пользователь имеет возможность отключить ограничение по выходному току в 37 мА. В этом случае возможно применение блока высоковольтного трансформатора для прожига током до 60 мА RMS длительностью до 2 минут. Напряжение прожига программно ограничено на уровне 40кВ.
● Максимальный номинальный рабочий ток в цепи высокого напряжения составляет 36 мА.
● Установка допускает круглосуточную испытательную работу при токах до 20 мА в цепи выходного высокого напряжения.
● Электронное управление при ручном изменении выходного высокого напряжения.
● Электронное управление скоростью изменения выходного высокого напряжения. При этом значение скорости отображается на цифровом индикаторе. Пределы регулировки - от 0,5 до 10 кВ в секунду (RMS или иначе - действующие значения). Значения скорости являются калиброванными с точностью не хуже 10% в ручном режиме и 5% в режиме автоматического подъема.
● Наличие режима автоматического подъема выходного высокого напряжения до максимального значения, с регулированием скорости в реальном времени.
● Цифровая индикация всех необходимых величин - выходного высокого напряжения, тока в цепи высокого напряжения, скорости подъема высокого напряжения.
● Широкие пределы цифровых приборов - предельные значения составляют 99,9 кВ RMS и амплитудного значения напряжения и 99,9 мА RMS.
● Измерение выходного высокого напряжения с точностью не хуже 1% в амплитудных и действующих значениях.
● Измерение тока в цепи выходного высокого напряжения с точностью не хуже 1% в действующих значениях (при переменном и постоянном токах).
● Звуковая сигнализация включения и измерения высокого напряжения. По частоте повторения звуковых сигналов можно узнать значение выходного напряжения с дискретностью 10кВ.
● Режим калибровки пользователем каналов измерения тока и напряжения с сохранением в энергонезависимой памяти калибровочных констант.
| Диапазон питающих напряжений переменного синусоидального тока частотой не более 400 Гц, В | 198 ... 242 |
| Диапазон испытательного напряжения по переменному току, RMS (действующее значение), кВ | 0 ... 52 |
| Диапазон испытательного напряжения по постоянному току (выпрямленный однополупериодный ток) (амплитудное значение), кВ | 0 ... 74 |
| Гарантированная точность установки выходного напряжения, В | 200 |
| Подъем выходного высокого напряжения | ручной или автоматический |
| Спад выходного высокого напряжения | ручной или по токоограничению |
| Скорость изменения выходного напряжения - регулируемая, калиброванная с точностью 5% - автоподъем и 10% - ручной режим, диапазон (по действующему значению), кВ/сек, | 0,5 ... 10 |
| Точность измерения напряжения и тока, %, не менее | 1 |
| Диапазон рабочих токов цепи высокого напряжения в режиме измерений, мА | 0 ... 36 |
| Величина тока порога срабатывания защиты в режиме измерений, мА | 37 (+1) |
| Диапазон рабочих токов цепи высокого напряжения в режиме прожига, мА | 0 ... 60 |
| Пределы измерения тока, мА (дискретность 0,1мА) | 0 ... 99,9 |
| Пределы измерения напряжения, кВ (дискретность 0,1мА) | 0 ... 99,9 |
| Сигнализация включения и измерения высокого напряжения | Звуковая |
| Масса измерительного блока, кг | 15 |
| Масса высоковольтного блока, кг | 48,5 |
| Средний срок службы, лет, не менее | 5 |
| Отсутствие вибрации, тряски, ударов | |
| Диапазон рабочих температур окружающей среды, °C | -10 ... +40 |
| Относительная влажность при температуре 25°С, %, не более | 80 |
| Степень защиты высоковольтного трансформатора | IP54 |
| Степень защиты измерительного блока | IP20 |
| Режим работы при измерениях | круглосуточный |
| Режим работы при прожиге | повторно-кратковременный |
|
В стандартный комплект поставки установки СКАТ-70 входит: ● блок высоковольтный СКАТ-70; ● блок измерительный СКАТ-70; ● кабель питания с заземлением; ● вставка плавкая 10 А АГО.481.304 ТУ; ● документация. |
