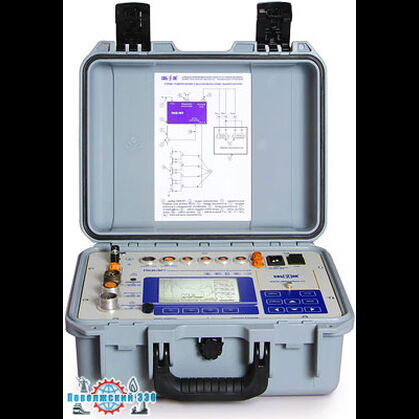

Прибор контроля высоковольтных выключателей ПКВ/М7

Совместно с прибором ПКВ/М7 поставляются датчики инкрементного (дискретного) типа для измерения скоростных характеристик и параметров хода, которые не требуют подстройки или корректировки коэффициентов пересчета, к тому же датчики отличаются точностью и удобством эксплуатации. Например, приборы с датчиками тросового типа, имеют ограничение по верхнему значению скорости. В этих датчиках возвратная пружина не успевает доматывать трос на барабан при быстрых изменениях скорости и погрешность ее измерения увеличивается. Применение лазерных датчиков перемещения не желательно из-за опасности поражения глаза лучом лазера при неосторожном обращении. Кроме того, установка лазерного датчика производится без фиксаторов и "на глаз", что соответственно сказывается на высокой погрешности проведенных измерений.

■ Высокую точность измерений

Высокая точность измерения временных характеристик (±0,1 мс.), а также характеристик хода и скорости обеспечивается цифровыми датчиками углового и линейного перемещения с разрешающей способностью в 0,09° и 0,5 мм. Часто применяемые в приборах-аналогах ПКВ/М7 датчики на основе потенциометра даже в нормальных условиях имеют большую (до ±1 %) погрешность. При максимальном ходе 900 мм. это дает неопределенность значения в ±9 мм.

■ Автоматические расчеты технических характеристик высоковольтных выключателей Расширенный набор характеристик времени, хода и скорости, как для вала привода, так и для контактов, а также напряжений и токов электромагнитов и соленоида привода: разновременность, длительность дребезга, задержки, отскок и перелет, средние скорости на различных участках хода и др.   ■ Вывод информации в графическом виде помимо числовых данных, что позволяет обнаружить зарождающиеся дефекты Кроме таблиц цифровых значений параметров, более подробную информацию о состоянии выключателей можно извлечь из следующих регистрируемых графиков процессов: ● зависимости скорости от времени и от хода; ● зависимости токов и напряжений электромагнитов от времени и хода; ● диаграммы процессов замыкания-размыкания контактов. Вид графиков определяется состоянием всех звеньев (рычагов, пружин, тяг, осей, траверс, демпфера и пр.) кинематической цепи механизма, управляющего замыканием-размыканием контактов выключателя. Возникновение неисправности хотя бы в одном из звеньев (увеличение люфта, ослабление пружины, повышенное трение, отказ демпфера и др.) сразу изменяет вид графика от нормального вида исправного выключателя. Разработан метод анализа графиков, применяя который можно проводить раннюю безразборную диагностику состояния выключателя.

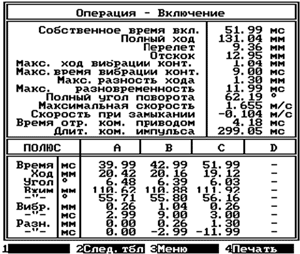

Таблица измеренных и рассчитанных параметров (экран ПКВ/М7)

■ Проверку высоковольтных выключателей в простых и сложных циклах

Коммутатор ПКВ/М7 дает возможность проверять выключатели как в простых, так и сложных циклах переключения на токах электромагнитов до 14А (постоянных и переменных) с заданием необходимых длительностей импульсов включения и отключения, паузы и задержки отключения.

По заказу прибор ПКВ/М7 может дополнительно может комплектоваться:

● пультом управления выключателем ПУВ-50, предназначенным для управления электромагнитами приводов постоянного тока всех типов высоковольтных выключателей, при проверке временных и скоростных характеристик выключателей, рабочий ток 50 А;

● прибором ПУВ-регулятор, необходимым для проведения испытаний выключателей при пониженном напряжении в сложных циклах и простых операциях с определением величины минимального напряжения срабатывания и с определением времени включения/отключения полюса коммутационных аппаратов, рабочий ток 35 А.

Согласно РД 34.45-51.300-97 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной и для каждого типа высоковольтного выключателя определены свои показатели напряжения при срабатывании:

■ Специальный режим "линейка/угломер" облегчающий регулировку выключателя

Нередко требуется проверить выключатели, проводя их включение не от привода, а, например, при помощи домкрата. Для этого в приборе ПКВ/М7 предусмотрен режим "Линейка/Угломер". Прибор в реальном времени показывает значение хода выключателя (либо угол поворота вала) и состояние контактов (замкнуто/разомкнуто).

■ Эксплуатация в любых погодных условиях

ПКВ/М7 гарантированно работает при температуре от -15 до +40 °С.
