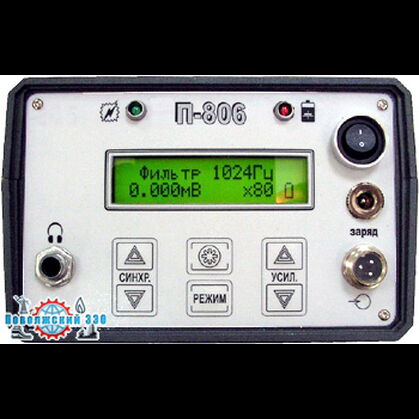

Приемник для поиска повреждений в кабелях П-806
Предназначен
● для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
● для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
● для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков
Особенности
При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024 ± 2 Гц и 2048 ± 4 Гц, обеспечивающим в диапазоне нагрузок от 0.5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).
При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150-1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).
Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40 °С, относительной влажности до 85% и давлении от 600 до 800 мм рт.ст.
ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.
| Частоты настройки, Гц | 1024 ± 2 Гц и 2048 ± 4 |
| Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА/м, не более | 50 |
| Полоса пропускания в режиме 1024 Гц | |
| по уровню -3 дБ, Гц | 9+1 |
| по уровню -20 дБ, Гц | 10+2 |
| Полоса пропускания в режиме 2048 Гц | |
| по уровню -3 дБ, Гц | 10+2 |
| по уровню -20 дБ, Гц | 12+4 |
| Полоса пропускания в режиме АКУСТ | |
| по уровню -3 дБ, Гц | 100 - 1200 |
| по уровню -20 дБ, Гц | - |
| Нагрузка | головные телефоны 16-100 Ом |
| Источник питания | 4 Ni-MH аккумулятора размера АА, 1.2В, (1300-1800) мАч |
| Номинальное напряжение питания, В | 5 |
| Потребляемый ток, мА | 30 - 130 |
| Продолжительность работы без подзарядки, час | 15 - 50 |
| Наименование | Габаритные размеры, мм | Масса, кг, не более |
| Приемник П-806 | 140 × 90 × 90 | 0.6 |
| Датчик индукционный П805-ДИ2 | 195 × 55 × 33 | 0.4 |
| Датчик акустический ДАГ-5 | 110 × 63 × 90 | 0.35 |
| Электрод ручной потенциальный | 120 × 40 × 15 | 0.2 |
| Ручка-держатель датчиков | Ø30 × 600 (в работе) Ø30 × 360 (при транспортировании) |
0.3 |
| Телефоны головные | 220 × 180 × 80 | 0.3 |
