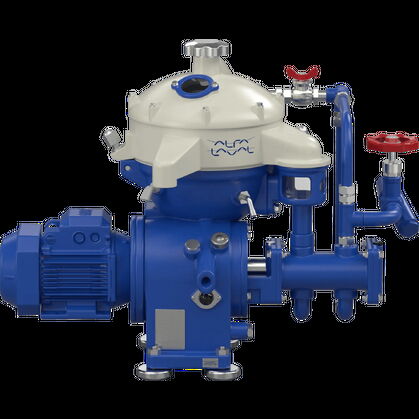

Модуль очистки турбинного масла OCU-S 103

Панель управления



с индикаторами работы сепаратора и электрического маслоподогревателя.
Панель оснащена датчиком температуры, контролирующим рабочую температуру масла.

Электрический маслоподогреватель 14,4 кВт

Обеспечивает подогрев масла в пределах 10-40°C.
Состоит из 3 нагревательных элементов по 4,8 кВт каждый.

Технические данные:

• рабочее давление 6 бар
• давление испытания 10 бар
• нагревательные элементы изолированы и прикрыты металлическими пластинами
• дренажный клапан
• манометр
• термометр
• предохранительный клапан

Сырьевой насос

• устанавливается непосредственно на валу сепаратора
• ISO 46 масло
• возможность всасывания - 4 м.вд.ст.
• 50 HZ
• Мощность 1100 л/ч

Система контроля подтопления

Осуществляет контроль за срывом водяного затвора

Система переключения потока

Осуществляет контроль за снижением расхода масла.

Трехходовой регулирующий клапан

Соленоидного типа, 48В.

Пластина

с указанием состава модуля.

Инструкция по эксплуатации

стандартная.

Мобильное исполнение

рама, на которой смонтированы устройства, оснащенная колесами.

Цвет: стандартный, синий C 310

Дополнительно может быть заказано:

• Присоединительные шланги
• Приспособление в виде воронки с шаровым клапаном для создания водяного затвора (удобно в случае мобильного исполнения модуля - нет необходимости в подводе воды)
• Фланцы по любому стандарту (ANSI, JIS)
• Сертификаты компонентов

Характеристики работы

Модуль гарантировано обеспечивает следующие выходные параметры масла по содержанию в нем воды и твердых частиц:

Сепарация воды:

Для очистки от воды турбинного масла с содержанием воды на входе 0,5% Альфа Лаваль гарантирует содержание воды на выходе не более 0,05%. Ожидаемое значение содержания воды на выходе из сепаратора лежит в пределах 0,01-0,03%. Содержание свободной воды на выходе - не более 10 ppm. Эффективность сепарации зависит также от соотношения доли свободной и связанной воды.

Сепарация твердых частиц:

Альфа лаваль гарантирует, что доля частиц размером >= 5 мкм на выходе из сепаратора не превысит 0,05 от первоначального количества (степень очистки 95%). Для частиц размером более 3 мкм - 0,20 (степень очистки 80%).
