Нагреватель для трансформаторного масла НТМЛ-160
Предназначен для нагрева и фильтрации трансформаторного масла и других электроизоляционных жидкостей при монтаже, обслуживании и ремонте силовых трансформаторов и других маслонаполненных аппаратов.
Может быть использован для нагрева оборудования горячим маслом и перекачки масла.
Климатическое исполнение УХЛ4 категории 1 по ГОСТ 15150. Имеет Сертификат соответствия в системе УкрСЕПРО.
Обслуживающий персонал - 1 человек.
Средний срок службы - не менее 10 лет. Гарантийный срок - 1 год.
| Производительность, м³/ч, не менее: | 50 |
| Тонкость фильтрации, мкм | 5 |
| Максимальная температура масла на выходе в режиме нагрева, °С, не более | 85 |
| Мощность маслонагревателя, кВт | 160±5% |
| Давление на выходе, кг/см², не менее | 1,6 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 178 |
| Напряжение питания трехфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более | 1900×1000×1850 |
| Масса, кг, не более | 1200 |
Особенности конструкции

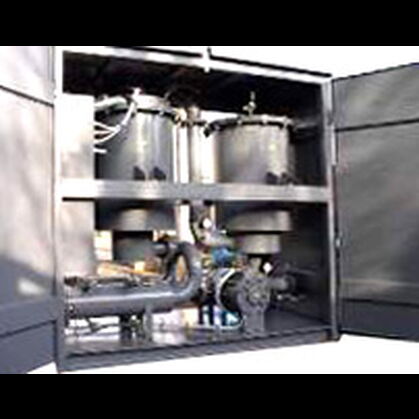

Установка выполнена в виде металлического контейнера, внутри которого смонтировано оборудование: маслонагреватель, фильтры грубой, предварительной и тонкой очистки, электронасос, шкаф и панель управления. Оригинальная конструкция безинерционного нагревателя исключает перегрев и возможность термического разложения масла.
Трехступенчатая система фильтров позволяет обработать не менее 400 тонн свежего масла с завода изготовителя до регенерации или замены фильтроэлементов.
Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП.
Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подается звуковой сигнал. Контроль температуры осуществляется с помощью регулятора температуры, контроль давления производится манометром.
