Устройство для монтажа тяжеловесного оборудования НСП-400М + 2 ДГ-200М
В состав устройства входят насосная станция НСП-400М и два домкрата ДГ-200М. По желанию заказчика и станция, и домкраты могут поставляться отдельно.
Насосная станция НСП-400М большинству потребителей оборудования ЭТМ известна, так как вот уже почти 10 лет она поставляется в комплекте с четырьмя домкратами ДГ-100.
| Номинальное давление, кг/см² | 400 |
| Производительность, л./мин | 1,6 |
| Мощность электродвигателя, кВт | 2,2 |
| Вместимость масляного бака, л | 50 |
| Габаритные размеры, мм | 710×550×850 |
| Масса, кг, не более | 130 |

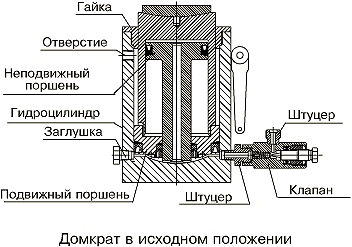

Гидравлический домкрат грузоподъемностью 200 т типа ДГ-200М
Особенностью конструкции ДГ-200М является то, что как и в 100-тонном домкрате, 200-тонный домкрат снабжен двумя поршнями - подвижным и неподвижным. Такая схема силового узла домкрата позволила значительно увеличить его грузоподъемность при незначительном увеличении габаритов. Наглядное представление об этом дают данные таблицы, где для сопоставления приведены параметры аналогичного домкрата Ногинского завода.
| Наименование параметра | ЭТМ ДГ-100М | ЭТМ ДГ-200М | ДГ-200М (Ногинский з-д) |
|---|---|---|---|
| Грузоподъемность, тс | 100 | 200 | 200 |
| Рабочий ход поршня, мм | 135 | 150 | 160 |
| Габаритные размеры, мм | 250×190×315 | 310×250×370 | 540×470×310 |
| Масса, кг, не более | 55 | 112 | 166 |
