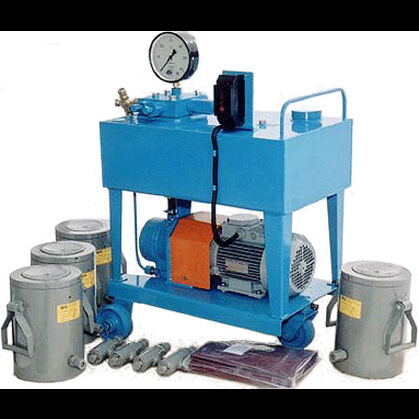

Устройство для монтажа тяжеловесного оборудования НСП-400М + 4 ДГ-100М
Предназначено для подъема тяжеловесного оборудования при выполнении строительно-монтажных работ.
Используется при монтаже и ремонте маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.) и турбин.
Изготавливается по ТУ У 34.04624312.008-97 и имеет Сертификат соответствия в системе УкрСЕПРО.
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 2 человека
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Насосная станция | |
|---|---|
| Номинальное давление, МПа | 40 |
| Производительность, л/мин | 1,6 |
| Электродвигатель: | |
| установочная мощность, кВт | 2,2 |
| частота вращения, об/мин | 1500 |
| Рабочая жидкость | масло индустриальное И20А ГОСТ 20799-75, масло турбинное Т22 ГОСТ 32-74 |
| Вместимость масляного бака, л | 50 |
| Число обслуживаемых одновременно домкратов | 4 |
| Общая грузоподъемность четырех домкратов, кН | 4000 (400) |
| Габаритные размеры, мм | 710×550×850 |
| Масса, кг, не более | 50 |
| Гидравлический домкрат | |
| Грузоподъемность, кН (тс), не более | 1000 (100) |
| Ход поршня, мм, не более | 135 |
| Номинальное давление, МПа (кг/см²) | 40 (400) |
| Габаритные размеры, мм | 250×190×300 |
| Масса, кг, не более | 50 |
Особенности конструкции

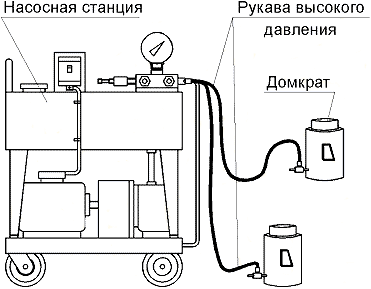

Устройство состоит из насосной станции НСП-400М, 4-х гидравлических домкратов ДГ-100М и рукавов высокого давления. В каждом комплекте 5 шт. рукавов высокого давления длиной по 2 м каждый.
Положение груза на определенной высоте фиксируется дросселем, входящим в комплект поставки. По требованию заказчика комплектность изделия может меняться, а также может менятьсяться длина рукавов высокого давления.
