МЗУ 01-02 Маслозаправочная установка
Предназначена для приема масел в баки МЗУ из стационарных емкостей склада ГСМ с помощью стационарного насоса склада ГСМ или из бочек переносными насосами; транспортирования масел в баках МЗУ; подогрева масел в баках МЗУ; заправки масел в баки ГТД и нагнетателя.
Маслозаправочная установка (МЗУ) конструктивно выполнена для возможности эксплуатации при низких
температурах окружающей среды в климатическом исполнении «ХЛ» и предназначена для восполнения безвозвратных потерь масла в маслобаках газотурбинных агрегатов.

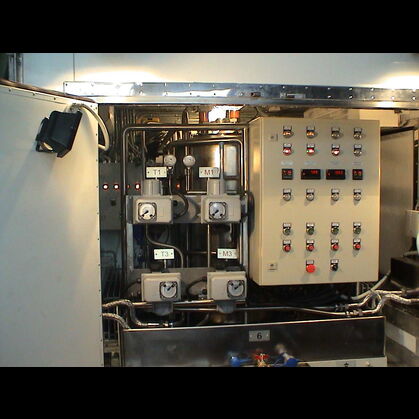

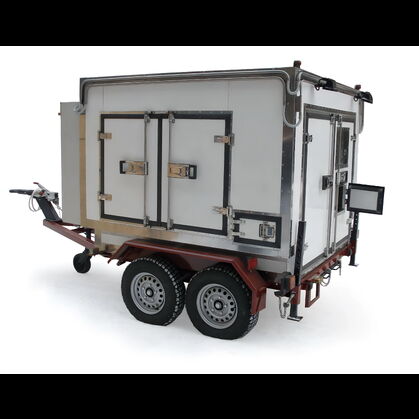

Основным конструктивным элементом МЗУ является маслонапорная станция (МНС), состоящая из двух раздельных гидравлических систем для разных типов масел, расположенная в термоконстантном фургоне прицепа.
МНС включает в себя два бака по 300 литров для каждой гидравлической системы, систему маслопроводов с фильтрами и запорной арматурой, а также насосы для перекачивания масел.
Конструкция присоединительных частей маслопроводов обеспечивает быстрое присоединение и отсоединение заправочных шлангов, а также исключает протечки масел во время заправки и операции отсоединения заправочных шлангов.
Все металлические элементы МНС, соприкасающиеся с маслом, выполнены из нержавеющей стали.
МЗУ снабжена системой контроля и сигнализации за основными параметрами, обеспечивающими работу установки – уровнем масла в баках, давлением в трубопроводах, температурой масла в баках, а также системой автоматического поддержания необходимой температуры воздуха внутри фургона во время простоя в период низких температур наружного воздуха.
Для эффективного прогрева оборудования внутри фургона, а также для снижения теплопотерь при открывании дверей в зимний период, МЗУ снабжена воздушно-тепловыми завесами.

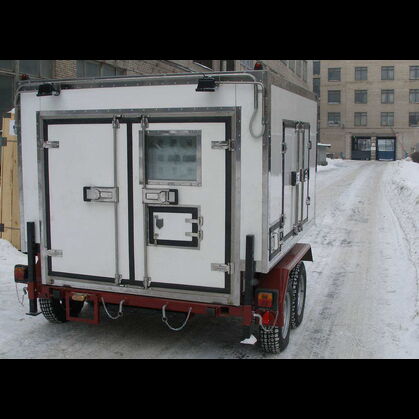

Выносной пульт управления, расположенный на наружной поверхности задней двери фургона, обеспечивает управление установкой без открывания дверей и полностью дублирует работу основного пульта управления, находящегося внутри фургона.
Опыт эксплуатации установки доказал целесообразность ее применения. Маслозаправочная установка может применяться на объектах «малой» энергетики.
Технические характеристики
| Название характеристики | Единица измерения | Значение |
|---|---|---|
| Габаритные размеры: | Не более | |
| Длина | мм | 4700 |
| Ширина | мм | 2300 |
| Высота | мм | 2230 |
| Масса МЗУ без масла | кг | 2300 |
| Количество баков | шт. | 2 |
| Емкость каждого бака | л | 300 |
| Производительность насосов | л/мин | 15…20 |
| Длина заправочных шлангов | м | 15 |
| Длина кабеля электропитания | м | 30 |
| Тип перекачиваемой среды | Масло МС-8П ОСТ38.01163-78. Масло ТП-22С ТУ38.101824 |
|
| Параметры потребляемой энергии: | ||
| Напряжение | В | 380 |
| Тип электросети | 3 фазы + N + E | |
| Частота тока в сети | Гц | 50 |
| Максимальная потребляемая мощность | кВт | 25 |
