МЗС-300-2 (ХЛ-1) Установка маслозаправочная общестанционная передвижная
Предназначена для хранения, нагрева и заливки технологического промышленного масла под давлением в маслонаполненное оборудование.
Установка состоит из двух обособленных маслозаправочных блоков (МЗБ), позволяющих одновременно и независимо обрабатывать два различных типа масел.
Средний ресурс до капремонта 10 лет или 30 000 часов.

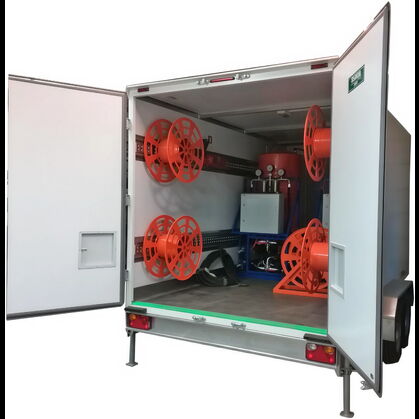

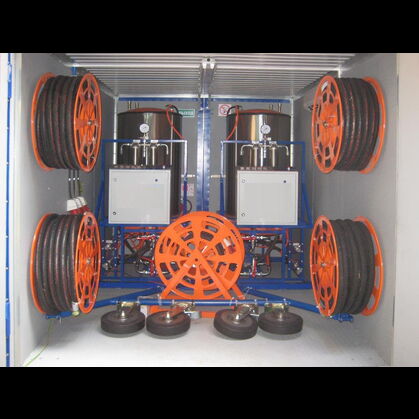

Установка МЗС-300-2 представляет из себя утеплённый двухосный контейнер на колесах, в котором расположены:
- блок маслозаправочный, 2 шт
- Бухта для хранения рукавов (входной/выходной) – 4 шт

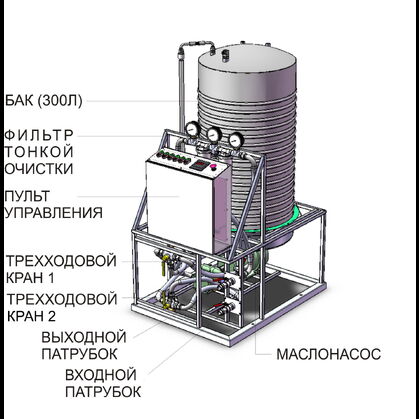

В свою очередь блок маслозаправочный состоит из следующих элементов:
- Бак (300 л) – бак для хранения масла. Также в данном баке производится подогрев масла до необходимой температуры.
- Фильтр тонкой очистки – фильтры для удаления из масла механических примесей.
- Пульт управления – предназначен для расположения органов управления установки.
- Трехходовой кран 1, Трехходовой кран 2 – предназначены для установки необходимого режима (закачка масла, выкачка масла, циркуляция масла)
- Входной патрубок / Выходной патрубок – предназначены для подключения входного и выходного рукава.
- Маслонасос шестерённого типа (производительность 1,2 м3/час, давление максимальное 5 кг/см2, мощность электродвигателя 1,5 кВт IP 55, глубина всасывания 5 м) – предназначен для прокачки масла.
| Производительность, м³/час, л/мин | 1,2 (20) |
| Высота подъема масла максимальная/давление, м | кг/см² | 50 | 5 |
| Допускаемая вязкость перекачиваемых сред, мм²/с | 4 - 150 |
| Тип перекачиваемой среды | ISO VG 46 или ТП-22С МС-8П, или аналогичных |
| Объем бака-накопителя (для одной гидросистемы), л | 300 |
| Максимальная потребляемая мощность (для всей установки), кВт | 13 |
| Мощность нагревателя (для одной гидросистемы), кВт | 5 |
| Мощность маслонасосов 2 шт., не более, кВт | 3 |
| Напряжение питания, В | 400 ±10% |
| Частота тока, Гц | 50 |
| Тонкость фильтрации (по требованию заказчика), мкм | 5 - 25 |
| Температура нагрева масла (рекомендуемая, регулируемая), °С | 45 |
| Диапазон рабочих температур, ХЛ 1, °С | -40 ... +40 |
| Длина, мм | 6015 |
| Ширина, мм | 2500 |
| Высота на колесах, мм | 2800 |
| Масса прицепа без установки, кг | 980 |
| Масса с установкой без масла / с маслом, кг | 2580 / 3180 |
| Колесный клиренс, мм | 300 |
| Количество осей/колес, шт | 2 / 4 |
| Погрузочная высота, мм | 590 |
| База, мм | 3580 + 710 |
| Колея, мм | 2232 |
| Рабочая тормозная система | инерционная с механическим приводом |
| Стояночная тормозная система | механическая |
| Диаметр сцепного шара, мм | 50 |
| Колеса | 5-ое колесо (упорное) установлено на дышле, 6-ое колесо запасное. |
