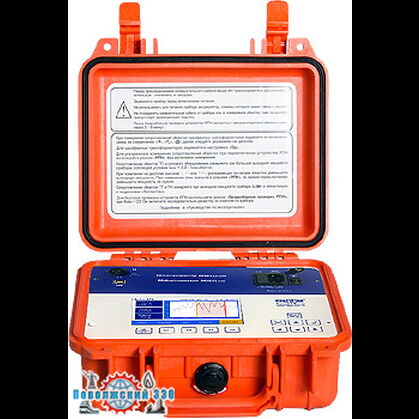

Миллиомметр МИКО-8М

Обеспечивает

■ Специализированные режимы измерения для различных объектов

Прибор реализует специализированные режимы измерения для различных объектов, учитывающие их специфические особенности: резистивный объект, индуктивный, трансформатор напряжения, трансформатор тока и силовой трансформатор, генератор, двигатель, компенсатор, фильтр подключения и магнит.

■ Высокую точность измерения не только в лабораторных условиях, но и на подстанциях

Высокая точность измерения не только в лабораторных условиях, но и на подстанции в условиях промышленных помех, достигается благодаря тому, что для любого сопротивления обмотки рассчитывается и задается свой, максимально возможный измерительный ток, ограничиваемый только полезной мощностью прибора. Поэтому отношение полезного сигнала на сопротивление обмотки к амплитуде помехи остается высоким при любом сопротивлении.

■ Полную автоматизация процесса измерения и энергонезависимая память

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора (до 1000 измерений), а также для предоставления следующих расчетов:

● автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;

● автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;

● автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);

● автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;

● автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре.

■ Режим безразборной проверки устройств РПН (метод DRM)

Режим "Безразборной проверки РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод.

По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства. Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга, и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8М опережать своих аналогов.

■ Высокую степень защищенности и соответствие требованиям безопасности

● от превышения измерительного тока;

● от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва - электрическая дуга.

В МИКО-8М реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

● набор необходимых защит от перегрева измерительного блока;

● контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

■ Интерактивное управление прибором и связь с ПК

Цветной сенсорный графический дисплей высокой яркости обеспечивает хорошую читаемость в солнечный день, а интуитивно понятный интерфейс облегчает пользование прибором.

Управление прибором может осуществляться (по выбору пользователя) либо через пленочную клавиатуру, либо через сенсор дисплея.

Связь с персональным компьютером через USB или Bluetooth позволяет:

● управлять прибором с помощью ПК;

● систематизировать и сохранять результаты на компьютере;

● формировать отчеты измерений.

Для передачи данных в компьютер и ведения внешнего архива измерений используется специальная программа производителя.

■ Удобство подключения с помощью измерительных кабелей эргономичной конструкции

Разной длины и с разной величиной захвата зажимов типа "крокодил", позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.

■ Питание от сети и/или внешней аккумуляторной батареи

Миллиомметр МИКО-8М имеет возможность питания от сети (~ 110-220, 330В), а также, для удобства выбора, представлен в двух модификациях: без встроенной аккумуляторной батареи (МИКО-8М) и со встроенным аккумулятором (МИКО-8МА).
