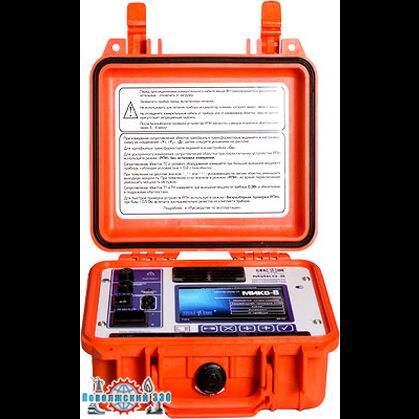

Миллиомметр МИКО-8

Обеспечивает

■ Режим безразборной проверки устройств РПН (метод DRM)

Измерения в режиме миллиомметра и в режиме безразборной проверки взаимно дополняют друг друга и дают более полную картину состояния трансформатора. Кроме того, сочетание этих режимов, а также другие характеристики позволяют МИКО-8 опережать своих аналогов.

Режим "Безразборной проверки устройств РПН" позволяет проводить безразборную проверку и диагностику состояния устройств РПН с токоограничивающими резисторами без снятия крышки бака контакторов. Данный режим заключается в измерении мгновенных значений силы тока, который протекает сначала через обмотку трансформатора, далее через контакты устройства РПН в процессе переключения с отвода на отвод. По результатам измерений строится график изменения силы тока в моменты переключения контактов и на их его основании определяется время переключения и общее техническое состояние проверяемого устройства.

Анализ полученных графиков позволяет не только отбраковывать по критерию исправен/неисправен, но и зачастую указывать характер дефекта, что позволяет исключить ненужные вскрытия исправных устройств РПН.

● экспресс-диагностика состояния устройств РПН трансформатора при любых погодных условиях;

● построение оценочной диаграммы работы контакторов, не вскрывая бак РПН;

● анализ графиков измеряемого объекта непосредственно на приборе;

● определение места проблемы РПН: например, обнаружение обрыва токоограничивающих резисторов, плохого контакта избирателя и другое.

Например, для устройств типа РС, РНОА и др. можно определить правильность работы главных и дугогасительных контактов контактора, их состояние (подгоревший или нет контакт), целостность токоограничивающих резисторов. Для устройств типа РНТА - 35/320 и в аналогичных устройствах, в которых контактор и избиратель заменены переключателем тонкого регулирования, можно проверить главный и дугогасительные контакты, токоограничивающий резистор, а также состояние поверхности всех неподвижных контактов переключателя, через которые перемещаются подвижные контакты.

С помощью миллиомметра МИКО-8 можно провести и разборную диагностику устройства РПН трансформатора.

■ Автоматическую обработку результатов измерений

Миллиомметр МИКО-8 включает в себя все преимущества сервисного функционала МИКО-7 с расширенным программным обеспечением:

● Автоматическое выбор диапазона измерений и определение необходимого измерительного тока;

● Автоматическая компенсация термо-ЭДС во внешней цепи измерения сопротивления;

● Автоматическое измерение индуктивной нагрузки. Прибор автоматически определяет момент установления сопротивления и останавливает измерение;

● Автоматический расчет относительных отклонений электрического сопротивления обмоток трех фаз между собой;

● Автоматический пересчет линейного электрического сопротивления обмоток, соединенных по схеме треугольник или звезда, в электрическое сопротивление фазных обмоток;

● Автоматический пересчет электрического сопротивления обмотки, измеренного при текущей температуре, в электрическое сопротивление при паспортной температуре (с учетом материала обмотки);

● Автоматический расчет отклонений измеренных и приведенных к паспортной температуре электрического сопротивления обмоток относительно паспортных значений сопротивлений;

● Автоматическое вычисление температуры обмотки по ее измеренному и паспортному значению электрического сопротивления и паспортной температуре;

● Автоматическая остановка измерений.

■ Высокую степень защищенности и соответствие требованиям безопасности

● от превышения измерительного тока;

● от переполюсовки концов кабеля аккумуляторной батареи;

● от э.д.с. самоиндукции.

При отсоединении во время проведения измерения измерительного кабеля от вводов трансформатора или от прибора, а также кабеля питания от сети или аккумулятора в разрываемой цепи возникает э.д.с. самоиндукции до нескольких киловольт, а в месте разрыва - электрическая дуга.

В МИКО-8 реализована резервированная защита от э.д.с. самоиндукции при случайном отсоединении измерительного кабеля или кабеля питания, что защищает пользователей от поражения электрическим током, а прибор - от повреждения.

● набор необходимых защит от перегрева измерительного блока;

● контакт защитного заземления в сетевой вилке и клемма защитного заземления на корпусе измерительного блока.

■ Регулирование мощности выходного сигнала (0,3; 1; 5; 20; 62)

В диапазоне 0,3 ... 70 Вт (0,3; 1; 5; 20; 62) для исключения завышенного сопротивления маломощных обмоток электродвигателей, электромагнитов и др.

■ Возможность питания от сети и внешней аккумуляторной батареи

Прибор имеет возможность питания от сети (~110...220, 330 В) и внешнего аккумулятора, например, автомобильного 12 В, что обеспечивает мобильность и удобство эксплуатации.

Для питания прибора от автомобильного аккумулятора необходим специальный кабель, который поставляется по заказу.

■ Наглядный и функциональный вывод результатов измерений

Результаты измерений и вычислений индицируются на крупном цветном графическом дисплее.

■ Архивирование измерений в приборе и связь с компьютером через USB

Архив измерений в приборе предназначен для просмотра, копирования или удаления результатов измерений, сохраненных в энергонезависимой памяти прибора, а также для выполнения различных вычислений.

Связь с персональным компьютером через USB позволяет:

● управлять прибором с помощью ПК;

● систематизировать и сохранять результаты на компьютере;

● формировать отчеты измерений.

Для передачи данных в компьютер и ведения архива измерений используется специальная программа производителя.

■ Удобство подключения с помощью кабелей эргономичной конструкции

Специально разработаны измерительные кабели разной длины и с разной величиной захвата зажимов типа "крокодил" позволяют проводить измерения, как с земли, так и с крышки трансформаторов всех классов напряжений.
