Маслоочистительная установка-нагреватель МЦУ-Н180
Маслоочистительная установка-нагреватель МЦУ-Н180 призвана заменить выпускаемые в настоящее время цеолитовые установки МЦУ-2, МЦУ-3 и установку для прогрева трансформаторов горячим маслом НТМЛ-160.
режим очистки трансформаторных масел от влаги и механических примесей (а б в г), в котором используются один из нагревателей мощностью 90 кВт, все фильтрующие элементы и цеолитовые адсорберы
| Производительность, м³/ч, не менее | 6 |
| Влагосодержание масла на выходе, г/т, не более | 10 |
| Тонкость фильтрации, мкм, не более | 5 |
| Влагоемкость сорбента, кг влаги, не менее | 20 |
| Давление на выходе, м водяного столба, не менее | 15 |
| Мощность нагрева со ступенчатым регулированием, кВт, до | 90 |
режим прогрева трансформаторов горячим маслом (а б д в г), в котором используются оба нагревателя и все фильтрующие элементы. Адсорберы в данном режиме из схемы выведены
| Производительность, м³/ч, до | 25 |
| Тонкость фильтрации, мкм, не более | 5 |
| Температура масла на выходе, °С, до | 85 |
| Давление на выходе, м водяного столба, не менее | 15 |
| Мощность нагрева со ступенчатым регулированием, кВт, до | 180 |
режим перекачки масла с одновременным нагревом или без нагрева (а б д е), в котором используются фильтры грубой очистки и первой ступени (с тонкостью фильтрации до 20 мкм), а также один из нагревателей 90 кВт.
| Производительность, м³/ч, до | 36 |
| Тонкость фильтрации, мкм, не более | 10 |
| Температура масла на выходе, °С, до | 15 |
| Давление на выходе, м водяного столба, не менее | 85 |
| Мощность нагрева со ступенчатым регулированием, кВт, до | 90 |
Особенности конструкции
Установка МЦУ-Н180 выполняется в виде металлического контейнера, внутри которого смонтировано оборудование: два маслонагревателя, фильтры I и II ступеней, фильтр грубой очистки, насос, два адсорбера, электрический шкаф и приборы контроля.
Система фильтров установки позволяет обработать не менее 1000 тонн свежего масла от завода-изготовителя до регенерации и замены фильтров. Дополнительно фильтроэлементы поставляются в составе ЗИП в объеме полного рабочего комплекта.

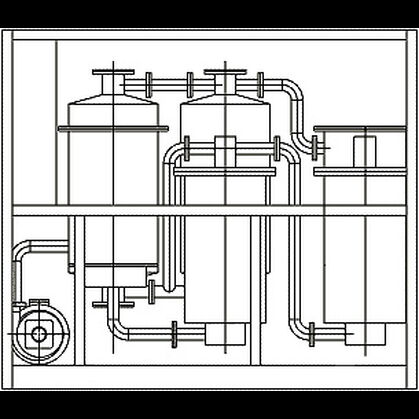

Габаритные размеры установки - 2080×1810×1260 мм. На рисунке представлен общий вид установки без металлической обшивки (контейнера)
