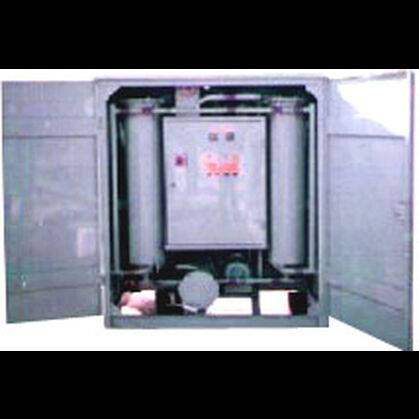

Установка маслоочистительная цеолитовая МЦУ-7
Предназначена
для очистки от механических примесей, влаги и снижения кислотности минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а также других электроизоляционных жидкостей.
Используется при монтаже, ремонте и эксплуатации маслонаполненного высоковольтного оборудования(силовых трансформаторов, высоковольтных выключателей и др.)
| Производительность, м³/ч, не менее: | 1,5...3,6 |
| Параметры обработанного масла:* | |
| массовое влагосодержание, г/т, не более | 10 |
| тонкость фильтрации, мкм, не более | 5 |
| Максимальная температура масла на выходе в режиме нагрева, °С, не более | 85 |
| Сорбент: синтетический цеолит марки NaA, силикагель | |
| масса сорбента, кг | 70 |
| влагоемкость сорбента, не менее | 20% |
| Давление на выходе, кг/см², не менее | 4,0 |
| Мощность маслонагревателя, кВт | 30...60 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 65 |
| Напряжение питания трехфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более: | 1500×1000×1700 |
| Масса, кг, не более | 800 |
*Указанные в таблице параметры обеспечиваются за один цикл обработки при массовом влагосодержании исходного масла не более 50 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.
Особенности конструкции
Установка выполнена в виде металлического каркаса, на котором смонтировано оборудование: насос, два адсорбера , маслонагреватель, фильтр грубой очистки, два фильтра предварительной и фильтр тонкой очистки. С целью защиты от внешних воздействующих факторов и удобства эксплуатации установка имеет металлический вагон, обеспечивающий максимальный доступ к аппаратам.
Конструкция безинерционного маслонагревателя исключает перегрев и термическое разложение масла. тиристорная схема управления нагревателем позволяет плавно регулировать температуру нагревателя. Автоматически поддерживается заданная температура масла.
Установка может обработать 200 тонн свежего масла с массовым влагосодержанием более 50г/т(при этом сорбент должен быть сухим). Наличие двух независимых адсорберов позволяет применять в них различные сорбенты(цеолит и силикагель) повышенной влагоемкости. Предусмотрена возможность как последовательной, так и параллельной работы адсорберов. Конструкция установки позволяет регенерировать сорбент в одном из адсорберов, продолжая обработку масла другим адсорбером, не разбирая схемы установки. Используется сорбент повышенной влагоемкости.
Регенерация сорбента осуществляется подключением элемента, установленного внутри адсорбера, к установке по регенерации и подготовке сорбента (БРПС) с применением высокочастотной сушки, что значительно ускоряет процесс регенерации, исключает подгорание сорбента и значительно снижает энергоемкость установки.
Трехступенчатая система фильтров гарантирует высокую степень очистки масла от механических примесей и позволяет обработать не менее 400 тонн свежего масла до регенерации или замены фильтроэлементов. С каждой установкой поставляется дополнительный комплект фильтроэлементов.
Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии электропитания, потока масла и других аварийных или ненормативных ситуациях.
