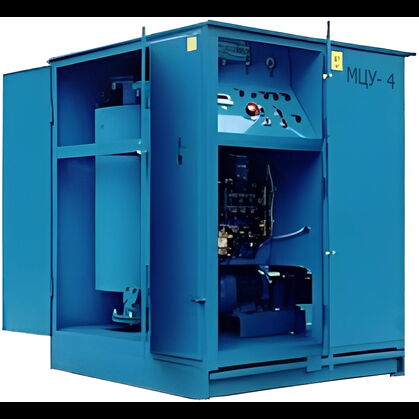

Установка маслоочистительная цеолитовая МЦУ-4
Предназначена для очистки от механических примесей и влаги минеральных (трансформаторного, кабельного, турбинного, индустриального и др.) и синтетических масел, а так же других электроизоляционных жидкостей.
Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования (силовых трансформаторов, высоковольтных выключателей и др.). Установка может быть использована для нагрева оборудования горячим маслом и перекачки масла.
Изготавливается по ТУ У 34.04624312.018-98 и имеет Сертификат соответствия в системе УкрСЕПРО.
- Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
- Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
- Обслуживающий персонал - 1 человек
- Экобезопасность - по ГОСТ 12.1.005-88
- Пожаробезопасность - по ГОСТ 12.1.004-91
- Электробезопасность - по ГОСТ 12.2.007.0-75
| Производительность, м³/ч, не менее: | |
| в режиме сушки и фильтрации | 3,6 |
| в режиме нагрева и фильтрации | 3,6 |
| в режиме перекачки | 5 |
| Параметры обработанного масла:* | |
| массовое влагосодержание, г/т, не более | 10 |
| тонкость фильтрации, мкм, не более | 5 - 20 |
| Максимальная температура масла на выходе в режиме нагрева, °С, не более | 40 |
| Адсорберы: | |
| количество, шт | 2 |
| масса сорбента в двух адсорберах, кг | 130 |
| влагоемкость сорбента, не менее | 10% |
| сорбент | синтетический цеолит марки NaA |
| Давление на выходе, кг/см², не менее | 4,0 |
| Мощность маслонагревателя, кВт | 35 |
| Удельная поверхностная мощность маслонагреревателя, Вт/см², не более | 1,15 |
| Максимальная потребляемая мощность, кВт | 40 |
| Напряжение питания трёхфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры, мм, не более: | 1120×1115×1340 |
| Масса, кг, не более | 600 |
*Указанные в таблице параметры обеспечиваются за один цикл обработки при массовом влагосодержании исходного масла не более 50 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.
Особенности конструкции

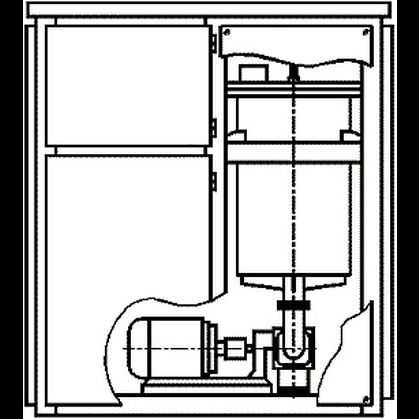

Установка выполнена в виде металлического каркаса, на котором смонтировано оборудование: маслонагреватель, два адсорбера, фильтр грубой и тонкой очистки, насос, электрический шкаф и панель управления. Оригинальная конструкция безинерционного нагревателя исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.
Без смены (или регенерации) сорбента установка может обработать 250 тонн свежего масла с завода-изготовителя (с массовым влагосодержанием 50 г/т), при этом сорбент должен быть сухим.
Двухступенчатая система фильтров позволяет обработать не менее 250 тонн свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой в ЗИП. Система защит и автоматики предусматривает автоматическое отключение установки при обратном чередовании фаз, при отсутствии потока масла, при перегреве маслонагревателя, одновременно при этом подаётся звуковой сигнал.
Контроль температуры осуществляется с помощью регулятора температуры, контроль давления осуществляется манометром.
