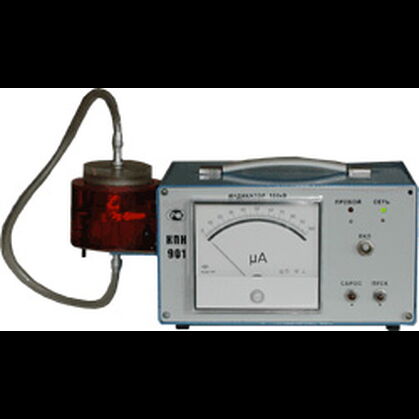

Переносной прибор контроля пробивного напряжения КПН-901
Предназначен для оперативного контроля величины пробивного напряжения электроизоляционных масел.
Применяется на предприятиях энергетического комплекса, газо- и нефтепереработки, железнодорожного транспорта, на предприятиях других отраслей промышленности.
- экспресс-контроль в месте эксплуатации электрического оборудования;
- возможность работы в пробе и квазипотоке в процессе очистки масла;
- контроль динамики очистки масла;
- небольшой вес и габариты;
- небольшой расход масла.
КПН позволяет:
- диагностировать состояние масла в трансформаторах, выключателях;
- контролировать пробивное напряжение в процессе очистки в системах удаления из масла воды и механических примесей;
- оценивать состояние моторных масел.
КПН исключает:
- необходимость в специальном оборудованном по требованиям безопасности помещении для испытаний;
- высокую квалификацию по безопасности персонала.
Соответствие стандартам подтверждается:
- Сертификатом РФ № РОСС RU АЮ 17 Н 18497;
- Санитарно-эпидемиологическим заключением № 64.01.02.115.П.000921.12.02;
- Заключением "ОРГРЭС", утвержденным РАО "ЕЭС России";
- Аттестатом на тип средства испытания СЦСМ и С.
Проводятся испытания и аттестация приборов.
| Максимальное напряжение на электродах испытательной ячейки, кВ | 12,3 |
| Пробивное напряжение, измеряемое по шкале прибора, кВ | 10 ч 90 |
| Величина межэлектродного зазора, мм | 0,25 |
| Объем порции масла, см | 40 |
| Напряженность электрического поля в зазоре при максимальном пробивном напряжении, МВ/м | 36 |
| Погрешность задания напряжения в диапазоне измерения, % | ±5 |
| Время подготовки и контроля одной пробы масла, мин, не более | 5 |
| Питание от сети переменного тока частотой 50Гц, напряжением, В | 220±22 |
| Габаритные размеры, мм | 300×140×190 |
| Масса, кг | 4,5 |
