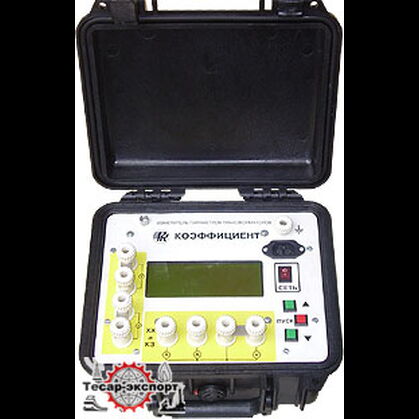

Прибор КОЭФФИЦИЕНТ
Предназначен
для оснащения эксплуатационных служб энергосистем и предприятий, изготавливающих энергетическое оборудование и может использоваться как в цеховых условиях, так и на открытых распределительных устройствах подстанций.
Прибор позволяет в соответствии с требованиями ГОСТ 3484 и Методическими указаниями ОРГРЭС позволяет измерять параметры силовых трансформаторов:
● коэффициента трансформации;
● потерь холостого хода на малом напряжении;
● сопротивления короткого замыкания.
Микропроцессорный прибор собран на современной элементной базе, результаты измерений и вычислений индицируются на многофункциональном жидкокристаллическом дисплее.
| при измерении коэффициента трансформации (Кт): | |
| диапазон показаний (диапазон измерения), Кт | от 1,0 до 100,0 |
| напряжение на обмотке высокого напряжения (Uвн) | 220В ± 22В (частотой 50Гц ± 2Гц) |
| схема соединения | трансформаторная или автотрансформаторная |
| индицируемые величины | коэффициент трансформации (Кт), величина первичного(U1) и вторичного (U2) напряжений |
| погрешность измерения Кт, U1 и U2, %, не более | ± 0,5 |
| при измерении тока (Iхх) и потерь (∆Pхх) холостого хода на малом напряжении: | |
| диапазон измерения тока, А | 0,025 - 2,5 |
| диапазон измерения напряжения, В | 190,0 -500,0 |
| диапазон измерения мощности, Вт | 2,5 - 1250,0 |
| погрешность измерения тока, напряжения и мощности, %, не более | 1,0 |
| индицируемые величины | напряжение (U), ток (I), активная мощность (P) |
| напряжение питания | фазное 220 В или линейное 380 В |
| при измерении сопротивления короткого замыкания (Zк): | |
| диапазон измерения сопротивления, Ом | 0,001 - 1000 |
| диапазон измерения тока, А | 0,1 -25,0 |
| диапазон измерения напряжения, В | 190,0 - 500,0 |
| погрешность измерения, тока и напряжения, %, не более | 0,5 |
| индицируемые результаты | ток (I), напряжение (U), сопротивление (Z) |
| напряжение питания | фазное 220 В или линейное 380 В |
| Диапазон рабочих температур, °С | от -5 до + 40 |
| Габаритные размеры, мм, не более | 270 × 246 × 175 |
| Масса, кг, не более | 4,0 |
