Комплект инвентарных масловакуумопроводов КМВП
Комплект инвентарных масловакуумопроводов (КМВП) - набор конструктивных элементов, позволяющих собрать в полевых условиях (новое строительство, действующие ПС и т.п.) любую гидравлическую схему для сушки, дегазации, фильтрации трансформаторного масла, вакуумирования и заливки маслонаполненного оборудования, а также для подачи сухого нагретого воздуха при сушке твердой изоляции. Гибкие вставки и переходные патрубки позволяют подключиться к любому оборудованию.
Все элементы КМВП имеют коррозионно- и маслостойкое покрытие. Соединение элементов маслопровода между собой осуществляется при помощи быстросъемных хомутов и самоцентрирующихся маслостойких резиновых уплотнений. Трубопроводы прокладываются на регулируемых по высоте опорах, которые входят в комплект поставки. Для отбора проб обрабатываемого масла предусмотрены пробоотборники.

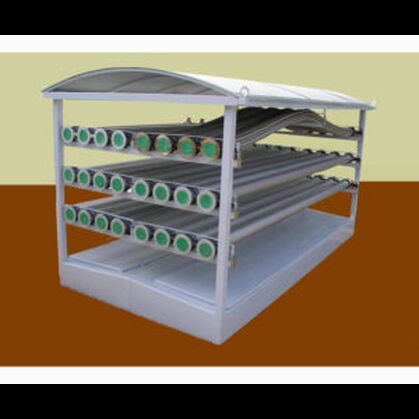

Хранение и транспортировка маслопроводов производится в специальном контейнере. Для предотвращения попадания влаги и пыли на внутренние поверхности маслопроводов во время хранения и транспортировки, все элементы снабжены плотными заглушками.
Применение инвентарных маслопроводов при работе с маслонаполненным оборудованием позволяет значительно сократить время и трудозатраты на обработку масла и избежать потерь дорогостоящих нефтепродуктов. Срок эксплуатации маслопроводов превышает срок службы любых других материалов.
По желанию заказчика маслопроводы могут быть изготовлены различной протяженности, с любым набором конструктивных элементов и запорной арматуры.
Технические характеристики
| Условный проход | 50, 80, 100 |
| Рабочее давление | 1,3 Па (0,01 мм рт. ст.)-0,6 МПа |
| Общая протяженность, не менее | 60 м |
| Габаритные размеры при транспортировке (ДхШхВ) | 3,2х1,25х1,8 |
| Масса изделия с трубопроводами Ду100 не более | 2000 кг. |
Типовой комплект поставки
| Контейнер | 1 шт |
| Трубопровод L=3м | 18 шт |
| Трубопровод L=1,5 м | 4 шт |
| Отвод 90 | 6 шт |
| Переходный патрубок | 4 шт |
| Пробоотборник | 2 шт |
| Рукав РГМ L=3м | 4 шт |
| Рукав РГМ L=0,5м | 6 шт |
| Тройник | 2 шт |
| Хомут быстросъемный | 50 шт |
| Кольцо уплотнительное | 50 шт |
| Кольцо направляющее | 50 шт |
| Опора | 20 шт |
| Заглушка стальная | 4 шт |
| Заглушка пластиковая | 82 шт |
