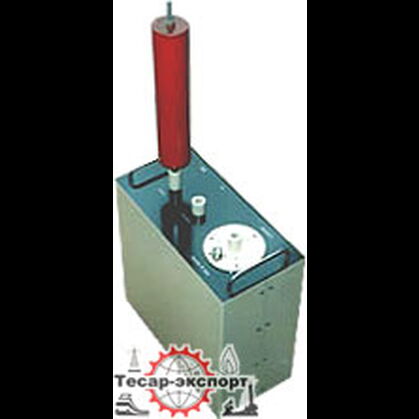

Высоковольтный рефлектометрический комплекс ИСКРА
Предназначен
для определения расстояния до места повреждения любого вида подземных электрокабелей напряжением 6-10 кВ длиной до 6 км без предварительного полного прожига изоляции
Работает на низком (100 В) и высоком (до 50 кВ) напряжении.
| Наименование и тип составной части | Габаритные размеры, мм | Масса, кг |
| Микропроцессорный рефлектометр ИСКРА с графическим жидкокристаллическим дисплеем, обеспечивающим наблюдение формы сигнала | 320 × 120 × 355 | 4 |
| Импульсный трансформатор тока | 120 × 70 × 25 | 0,4 |
| Высоковольтный импульсный делитель напряжения "ДН" (рабочее напряжение 50 кВ) | Ø 100 × 340 | 6 |
| Резистор зарядный (R=3 кОм, P=60 Вт) | Ø 70 × 275 | 2 |
| Генератор высоковольтных зондирующих импульсов "ГВИ" (амплитуда до 15-20 кВ) | 160 × 355 × 500 | 15 |
| Соединительные кабели и принадлежности |
Для работы комплекса необходим дополнительный регулируемый источник постоянного напряжения 0-50 кВ, 15 мА.
Возможны различные варианты поставки (автономный и в составе передвижной лаборатории КАЭЛ-4).
