Установка для обработки твердой изоляции силовых трансформаторов Иней-4М
Предназначена
для подсушки твердой изоляции силовых трансформаторов напряжением 110-1150 кВ с помощью вакуума и низкотемпературной ловушкой парогазовой смеси.
Используется при монтаже, ремонте и эксплуатации трансформаторов, баки которых выдерживают давление 26 Па. Установка может быть использована для вакуумирования баков электрических аппаратов и герметичных вакуумных систем большого объема.
Изготавливается по ТУ У 34.04624312.011-97 и имеет Сертификат соответствия в системе УкрСЕПРО.
● Климатическое исполнение - У, категория размещения - 1 по ГОСТ 15150-69
● Средний срок службы - не менее 10 лет, гарантийный срок - 1 год
● Обслуживающий персонал - 1 человек
● Экобезопасность - по ГОСТ 12.1.005-88
● Пожаробезопасность - по ГОСТ 12.1.004-91
● Электробезопасность - по ГОСТ 12.2.007.0-75
| Быстрота откачки парогазовой смеси из бака трансформатора при остаточном давлении в нем 26-400 Па, м³/с, не менее | 0,35 |
| Остаточное давление в установке при закрытом входном вентиле, Па, не более | 1,3 |
| Температура поверхности конденсации водяных паров, °С, не более | -60 |
| Охлаждающая смесь: | |
| двуокись углерода твердая ГОСТ 1216277 | см. примечание* |
| ацетон технический ГОСТ 276879 | |
| Максимальная потребляемая мощность, кВт | 25 |
| Напряжение питания трехфазной сети переменного тока частотой 50Гц, В | 380 |
| Габаритные размеры (без БПР), мм | 1600×1500×2000 |
| Масса (без БПР), кг, не более | 2000 |
| Блок предварительного разрежения БПР: | |
| габаритные размеры, мм | 1860×1100×1850 |
| масса, кг | 2000 |
*Расход двуокиси углерода зависит от степени увлажнения трансформатора, его температуры и температуры окружающей среды.
Особенности конструкции

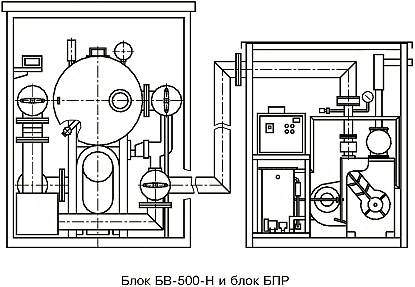

Установка Иней-4М состоит из блока вакуумного типа БВ-500-Н и блока предварительного разрежения типа БПР.
Блок БПР является первой ступенью разрежения установки Иней-4М и работает в диапазоне давлений от атмосферного до 266 Па (2 мм рт. ст.).
Блок БВ-500-Н является второй ступенью разрежения установки Иней-4М и работает в диапазоне от 400 Па (3 мм рт. ст.) до 1,3 Па (0,01 мм рт. ст.).

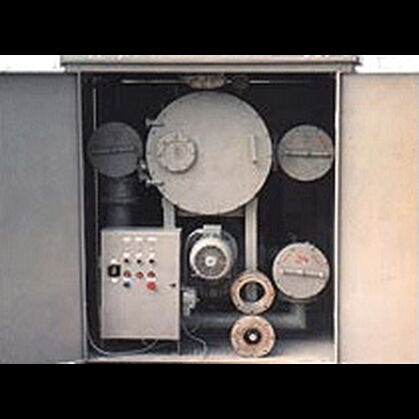

Блок вакуумный БВ-500-Н выполнен в виде металлического контейнера, внутри которого смонтировано оборудование (вакуумный насос 2ДВН-500, низкотемпературная ловушка парогазовой смеси, вакуумная система трубопроводов с вентилями, сильфонными компенсаторами, приборами контроля, шкаф управления).
Блок БПР представляет собой металлический контейнер с бетонным основанием, внутри которого установлен насос АВЗ-180 со стационарной системой охлаждения насоса и нагрева его при работе в зимнее время, вакуумная система трубопроводов, вентиль, обратный клапан, сильфонный компенсатор, шкаф управления, приборы контроля.
Установка насоса АВЗ-180 на бетонном основании гасит вибрацию блока в процессе его эксплуатации.
В рабочем состоянии блок вакуумный БВ-500-Н соединяется с блоком БПР гибким вакуумпроводом Ду 100 мм.
