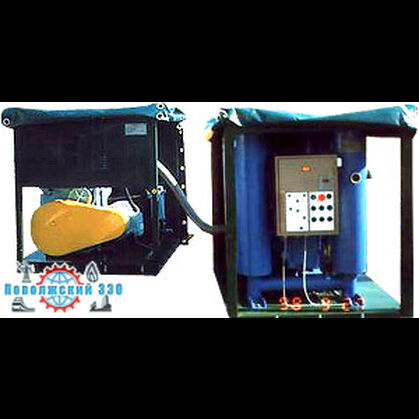

Установка подсушки твердой изоляции ИНЕЙ-4 (в комплекте с форвакуумным блоком на базе АВЗ-180)
Предназначена
для вакуумирования, подсушки или сушки твердой изоляции силовых трансформаторов напряжением до 1150 кВ включительно, баки которых выдерживают остаточное давление 26 Па (0,2 мм.рт.ст.) в процессе их монтажа или ремонта. Применение установки для трансформаторов, баки которых не выдерживают остаточное давление 26 Па, возможно после усиления бака по согласованию с заводом-изготовителем.
Преимущества
Применение 2-х циклически работающих низкотемпературных ловушек позволяет работать в непрерывном режиме сушки. Конструкция низкотемпературных ловушек обеспечивает удобное обслуживание по удалению и сбору конденсата.
Использование в качестве материала для низкотемпературных ловушек нержавеющей стали, позволяет применять в качестве хладагента жидкий азот.
Блок вакуумный снабжен системами нагрева и охлаждения вакуумных насосов, что позволяет работать в широком диапазоне температур при полной автономии.
| Быстрота откачки парогазовой смеси из трансформатора при остаточном давлении в нем 2,6-60 Па, м³/с, не менее | 0,4 |
| Остаточное давление, создаваемое установкой при закрытом входном патрубке, Па, не более | 2,6 |
| Температура поверхности конденсации водяных паров, измеряемая по температуре охлаждающей смеси, °С, не выше | |
| при применении в качестве хладагента твердой двуокиси углерода и ацетона | - 70 |
| при применении в качестве хладагента жидкого азота | - 160 |
| Установленная мощность, кВт, не более | 28,5 |
| Напряжение питания | 3 × 380 В, 50 Гц |
| Габаритные размеры, мм | |
| блок вакуумный - БВ | 1310 × 1030 × 1440 |
| блок низкотемпературный - БН | 1665 × 1270 × 1440 |
| Масса, кг, не более | |
| блок вакуумный - БВ | 1000 |
| блок низкотемпературный - БН | 1000 |
