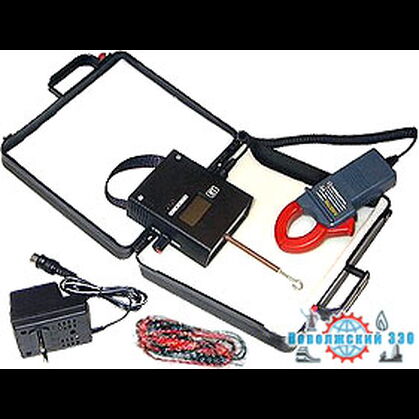

Измеритель нажатия (давления) ИН-644
Предназначен
для измерения в цифровой форме величины усилия нажатия - F электрощеток (пружины, пальца) на коллектор в различных электрических машинах большой мощности (тяговые и другие крупные электродвигатели, электрогенераторы, турбогенераторы и т.п.).
Измеритель позволяет контролировать при измерении F разрыв электрической цепи (наличие - да/нет) методом прозвонки или по прекращению протекания (прерыванию) переменного тока: компактные токовые клещи фиксируют обесточивание щетки (цепи до 300А) при ее оттяжке (отжатии) от коллектора и в этот момент снимаются цифровым тензометрическим динамометром ДТЦ-641 достоверные показания величины F. В динамометр встроены: тензодатчик ДСТ-0,01; печатная плата с АЦП и индикацией на ЖКИ HG, четыре пальчиковых аккумулятора типа AAA, сменный шток-крючок.
| Диапазон измеряемого усилия, кГс | 0,05 - 7,5 |
| Дискретность измерения, кГс | 0,01 |
| Относительная погрешность измерений, % (не более) | 0,5 |
| Электропитание (автономное, встроенные аккумуляторы, с подзарядкой), В | 5 |
| Продолжительность непрерывной работы, час (не менее) | 4 |
| Габаритные размеры в футляре, мм | 230 × 200(240) × 80 |
| Масса измерителя в футляре, кг (не более) | 1,1 |
